1/ VÝPOČET VELIKOSTI POJISTKY

Pro stanovení velikosti pojistky (míněno základní pojistky proti zkratu) je důležité několik hodnot elektrického proudu, i těch extrémních u kterých se dá předpokládat že budou, nebo by mohly protékat vodičem...

trvalý zatěžovací proud (v podstatě jmenovitý proud vodiče - vychází z přípustné teploty kterou by nemělo překročit jádro vodiče)
vypínací proud pojistky (což je v podstatě dvojnásobek trvalého zatěžovacího proudu)
zkratový proud (dá se zjistit měřením)

Přičemž vhodná pojistka se vybírá aby její  hodnota v ampérech odpovídala hodnotě dovoleného zatěžovacího proudu zaokrouhleno směrem nahoru k normalizované hodnotě pojistky.

Příklad: pojistce 100A odpovídá trvalý dovolený zatěžovací proud do 100A, tedy "o něco méně než 100A až 100A".
Jiný příklad: autopojiska pro vodič s odběrem -  tedy trvalým zatěžovacím proudem 12,5 A by odpovídala pojistka 15 A (která vypne při tzv. vypínacím proudu 30A) - pokud by se použila např. pojistka 25 A  s vypínacím proudem 50 A, což je zároveň předpokládaná hodnota zkratového proudu - pojistky by zkratový proud neelimilovala a nastalo by nebezpečí vzniku požáru.

***



Druhá věc je stanovit hodnoty jištění u celých obvodů v průmyslových obvodech - které se samozřejmě různě větví, rozpojují - případně zase spojují.

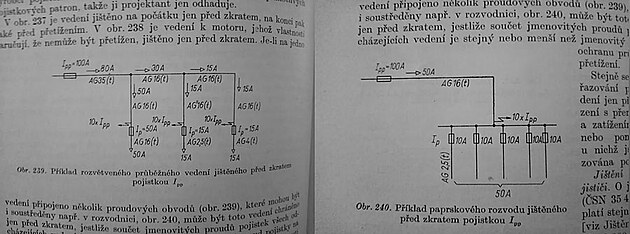

Jeli na jedno vedení elektrického proudu napojeno několik dalších vedení - a to buď přímo (tedy v odbočkách) nebo přes rozvodnici (tedy rozvodnicový obvod) pak toto vedení může být jištěno jen před zkratem. Jmenovitý proud pojistky přívodního  vedení (neboli její velikost)  je dimenzován aby byl stejný nebo o něco větší než součet "jmenovitých proudů u pojistek všech odcházejících - neboli napojených vedení.



vlastní kresby nebo PC koláže na podkladech  jako v předchozích dílech

Nejvytíženější průmyslové provozy jsou jištěny proti zkratu i proti přetížení - další provozy - třeba pomocné provozy nebo jeřábové dráhy - tedy provozy s přerušovaným chodem bývají jištěny  jen proti zkratu. Proto - myslím - není od věci si zastavit právě například u takového zařízení jako je mostový jeřáb

1/2 POJISTKY a MOSTOVÝ JEŘÁB

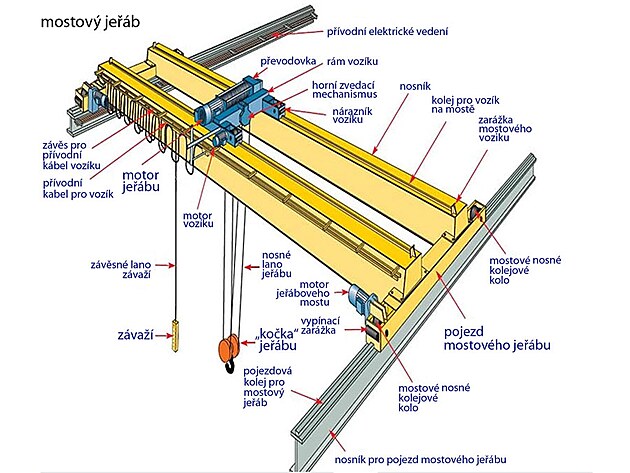

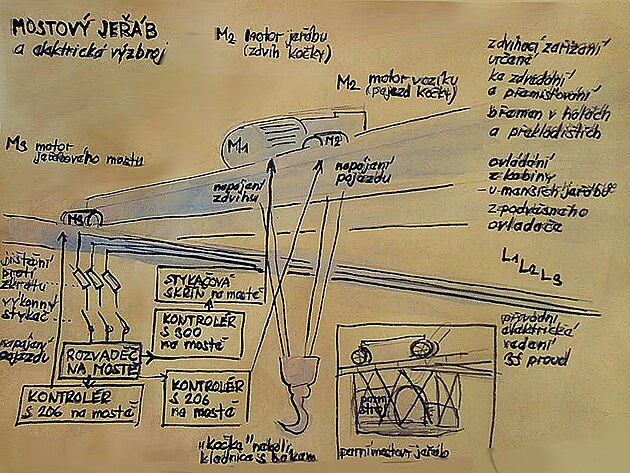

Mostový jeřáb je definován jako zdvihací zařízení určené ke zvedání a přemisťování břemen ve výrobních halách, překladištích apod. Hlavní části mostového jeřábu je jeřábový most s pojezdovými příčníky a kočka se zdvihadlem, lanem a kladnicí s hákem. Snad ještě k motorům - u mostových jeřábů se uplatňují tři elektromotory - jeden pro pohyb jeřábového mostu, další elekromotor pro pohyb jeřábového vozíku po jeřábovém mostě a třetí s manipulací s břemenem - tedy zdvih kočky jeřábové kočky s hákem.



Možná ještě malá poznámka na závěr - v období "páry" byly provozovány i parní mostové jeřáby - poněkud objemnější motor parního stroje byl umístěn pod jeřábovým vozíkem.



2/ ROZJEZD MOSTOVÉHO JEŘÁBU

alespoň v ilustraci

kroutící momenty při rozjezdu jeřábu



kroutící momenty (nebo moment otáčení ?) při rozjezdu jeřábu
