Hvězda - trojúhelník 2 (Co se děje kolem elektřiny 7, Cesty elektrické energie 12)

Výkonová posloupnost a rovněž posloupnost ve výši napětí by opravdu měla směřovat od hvězdy ke trojúhelníku - jak naznačují i poznámky u předchozího příspěvku.

Stanovení hodnot je pravděpodobně méně komplikované u zapojení TROJÚHELNÍK   - tomuto zapojení ostatně odpovídají i třívodičové rozvody vysokého a velmi vysokého napětí.

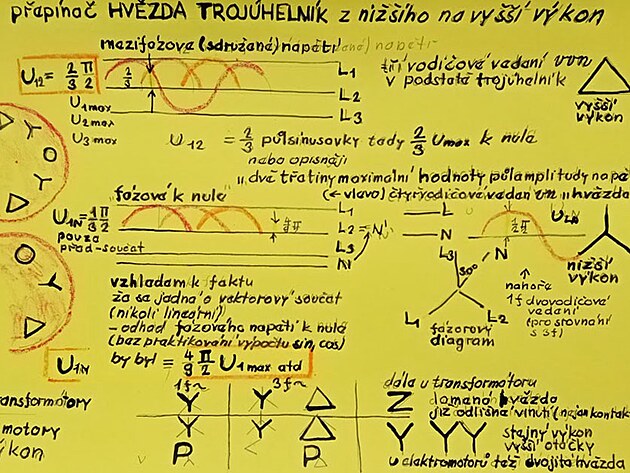

Výše mezifázového (sdruženého) napětí

mezi sousedními vodiči - případně na přívodu - či výstupním kontaktu transformátoru nebo točivého elektrické stroje by měla být prostou třetinou amplitudy sinusovky elektrické proudu - možná názorněji dvěma třetinami půlamplitudy.

Jistá potenciální námitka by mohla být směšování napětí a proudu - ovšem s jistými výhradami i snad takto možno.

Co se týče zapojení s nižším výkonem - HVĚZDA  odpovídající napětí - tedy  fázové napětí k nule by zcela nejtriviálněji mělo vycházet jako polovina mezifázového - podle všeho se však zde na místo běžného lineární součtu (či rozdílu) uplatňuje vektorový součet - jak i naznačuje fázorový diagram na kterém se vektor středního vodiče odklání od osy o 30 stupňů - prostým odhadem funkcí sinus - či cosinus by fázové napětí být asi o jednu třetinu vyšší než polovina maxima fázového napětí - tedy asi čtyři devítiny půlamplitudy.

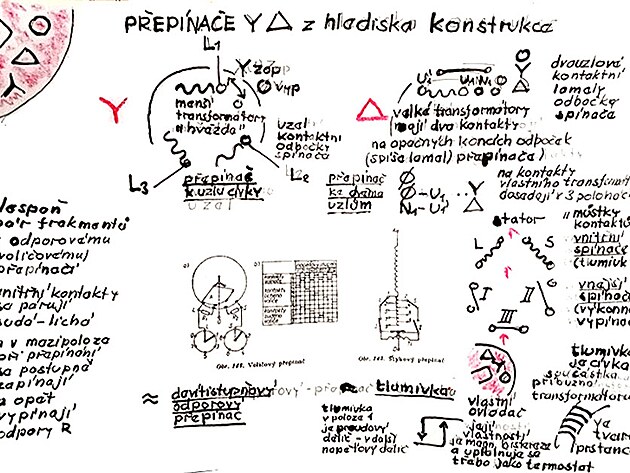

Dále - alespoň stručný nástin s jak by mohl přepínač fungovat po konstrukční stránce.

Zatímco u méně výkonného zapojení HVĚZDA se uplatňují kontakty přepínače (používá se označení odbočky přepínače) u zapojení TROJÚHELNÍK se uplatňují odbočky se dvěma protilehlými kontakty na odbočkách (možná spíše na lamelách) - vyvedených z přepínače.

Dále se přepínací systémy liší zda jsou zkonstruována jako voličový - jinak odporový přepínač - nebo jako stykový přepínač na bázi tlumivky.
