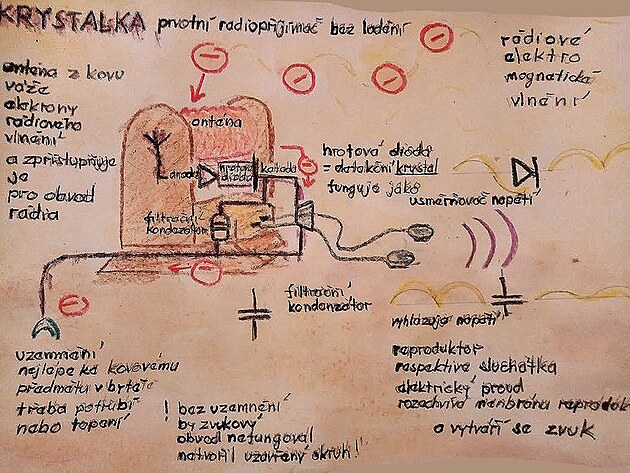

Prvotní rádio to byla v podstatě jen anténa a reproduktor či jinak amplion... A vlastně mezi nimi byl demodulátor - což není nic jiného než usměrňovač a dejme tomu vyrovnávač. Demodulátor není nic jiného než dioda (u prvních rádií ovšem elektronka - nikoliv polovodič) - která propouští pouze jednu periodu střídavého proudu a vlastně ho přetváří ve stejnosměrný a současně se uplatňuje i paralelně zapojený kondenzátor - který funguje jako zásobník proudu pro půlperiodu - kdy je dioda právě v nepropustném stavu.

Protože měla původní elektronka tvar krystalu - začalo se říkat prvotním radiopřijímačům krystalka. Zdroj energie krystalka nepotřebovala - na ozvučení reproduktoru postačovala energie rádiových vln. Vysílacích stanic nebylo mnoho - takže nebylo potřeba ani ladit - lze předpokládat že byl úspěch - když se vůbec podařilo vysílání zachytit.

Ke krystalkám ještě jedna - nikoliv nepodstatná záležitost - aby stanice fungovala - tedy tvořila uzavřený okruh - bylo ji potřeba uzemnit. K krystalce tedy rovněž náležela svorka - která se připínala nejlépe k nějakému pevnému kovovému předmětu - například vodovodním trubkám.

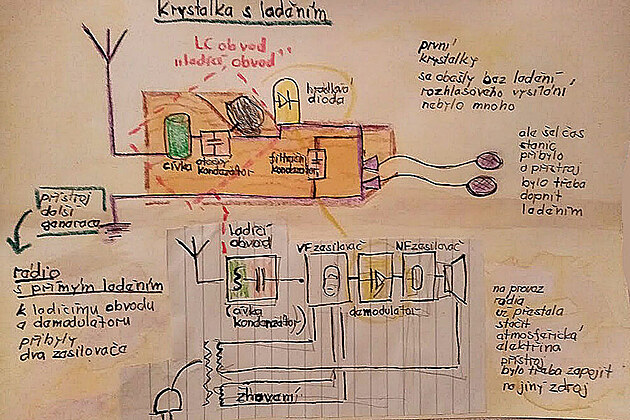

Časem vysílacích stanic přeci jen přibývalo a za anténou se tedy ještě objevil ladící obvod. Jinak se ladící obvod též nazývá LC obvod - podle dvou ze tří veličin charakterizujících elektrický obvod jako takový - tedy induktance (tedy něco jako schopnost předávat si energii z vnějškem) a kapacitance (představující zase schopnost obvodu si po nějakou dobu energii udržet).

Původní reproduktor nebyl příliš výkonný - v systému se tedy objevila další součástka - zesilovač. K provozu takového zařízení ovšem atmosférická již nepostačovala - v systému se tedy objevil druhý - napájecí okruh - který bylo potřeba připojit k nějakém zdroji - ať už do sítě nebo na baterie. Současně s vlastním zdrojem energie odpadala nezbytnost uzemnění.

Rozhlasové přijímače - či rádia se samozřejmě vyvíjely dál - systém s přímým zesílením nahradil systém s nepřímým zesílením - ovšem zmíněné komponenty v mnoha obměnách a inovacích zůstávaly.

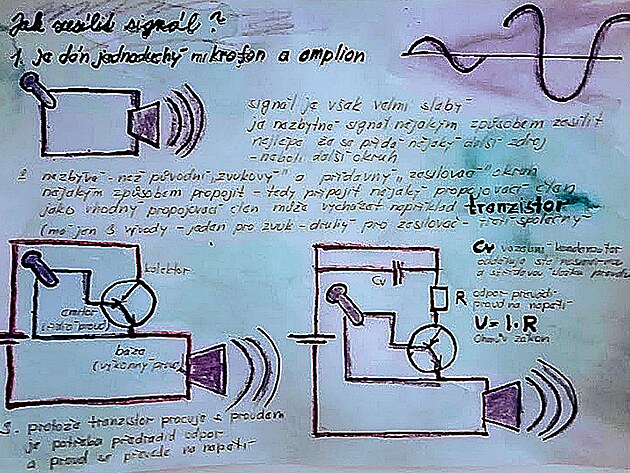

Vcelku ilustrativní součástkou pro funkci rádia je zesilovač - dá se říci - že zesilovač je takový rozhlasový přijímač v malém - protože představuje něco jako kloub mezi oběma  obvody - tedy obvodu . či línie pro přenos rádiového signálu a napájecího obvodu,

Funkci tohoto kloubu - či spojky může zastávat například tranzistor. Tranzistor má tři kontakty - zvukový obvod je jako řídící zapojen na emitor - a zesilovací - napájecí obvod je napojen kolektor - a zbývající, vlastně hlavní vývod - čili báze je společný pro oba obvody - či okruhy. Pro funkci tranzistoru je jak známo ještě důležitá jedna záležitost.

Tranzistor jak známo pracuje s elektrickým proudem. Kdežto zesilovač naopak pracuje s napětím - respektive zesiluje - či zvětšuje jeho amplitudu. Převod proudu na napětí ovšem není nijak komplikovaný. Před tranzistor stačí předřadit odpor. Přesně podle "Ohmova zákona"...

U = I x R
