Co se děje kolem elektřiny 1 - energie z elektrárny, druhy elekrospotřebičů, rozdíl AC/ DC

28. ledna 2020

Poněkud záhadný jev - elektrický proud - si patrně každý představuje různě - prokazatelně nejblíže se to blíží řetězovému předávání valenčních sil uvnitř vodičů - neboli sil přitažlivosti z jedné částice na druhou.

`R1OslD`

rozcestník Západomoravské elektrárny - elektrárna Oslavany a JE Dukovany

a výše zobrazená elektrárna Oslavany Cesty elektrické energie a Ohmův zákon 2 - elektrárna Oslavany, Západomoravské elektrárny - Blog iDNES.cz

Co se děje kolem elektřiny 1 - energie z elektrárny, druhy elekrospotřebičů, rozdíl AC/ DC (tento příspěvek - druhý příspěvek) Jaderná elektrárna Dukovany, Vodní elektrárna Dalešice

Cesty elektrické energie 23h - Městská elektrárna v Brně, transformovna Černovice - Blog iDNES.cz

Cesty elektrické energie 2JED/T - jaderná elektrárna Dukovany a těžba uranu - Blog iDNES.cz

`R2O`

rozcestník elektrárny `o`becně

Cesty elektrické energie 1 - hlavní příspěvek Cesty elektrické energie 1 - přenosová a distribuční soustava energie - Blog iDNES.cz

mapka elektráren shora dolů (příspěvky o elektrárnách většinou označeny CEE2)
- bíle ohraničeno Malá vodní elektrárna Strž Kroměříž, elektrárna na slunce z Kroměříže, současně válka rozvodů a jeden o firmě Křižík (bíle vpravo nahoře) + Městská elektrárna Planá u Mariánských lázní Válka rozvodů Edison - Tesla / DC motor/ MVE Strž Kroměříž + střední elektrárny - Blog iDNES.cz- zahraniční elektrárny (černý obdélník) Německo - jednak hnědouhelné elektrárny v Porýní CEE 2K hnědouhelné elektrárny a další průmysl v Porýní - Kolín nad Rýnem 1998 - Blog iDNES.cz jednak větrné elektrárny Východní Frísko Větrné elektrárny Východní Frísko - Zenerova dioda proti nadměrnému odběru, účinnost - Blog iDNES.cz- hnědouhelné elektrárny (hnědě čárkovaně) - především Severočeský hnědouhelný revír - Hnědouhelná elektrárna Tisová Sněhový pluh KSP 411 / LPO 411 S - užitková železniční vozidla, uhlí a důlní lokomotivy - Blog iDNES.cz (druhá část příspěvku Sněhový pluh) - další hnědouhelné elektrárny při příspěvku Cesty energie 2E - jak platit za elektřinu QR kódem, elektřina, plyn a ekonomika, HE Most - Blog iDNES.cz (CEE2E - energie a ekonomika) - a to elektrárny Ervěnice 1 a 2, Komořany a Počerady - rovněž zmíněna i elektrárna Tušimice již vně severočeského revíru) - uprostřed oranžově ohraničen příspěvek CEE2JEDTJaderná elektrárna Dukovany a Temelín, přečerpávací elektrárna Dalešice a Mohelno - Blog iDNES.cz "od domácí mini elektrárny - po jadernou elektrárnu" - včetně odkazu "Lidé od Temelína" - dále na mapce více vpravo příspěvek CCE2 - tepelná černouhelná elektrárna Oslavany Cesty elektrické energie a Ohmův zákon 2 - elektrárna Oslavany, Západomoravské elektrárny - Blog iDNES.cz - elektrárny v Praze: Boříkova parta versus Zátoráci, Holešovická elektrárna "centrála" - Blog iDNES.cz - dále několik vodních elektráren počínaje Elektrárnou Praha Štvanice Karlínský přístav, loď do Prahy a Hamburku, hydroelektrárny na Vltavě - Blog iDNES.cz a některými elektrárnami Vltavské kaskády v rámci příspěvku "Loď dp Prahy a do Hamburku" - dále samostatný příspěvek Malá vodní elektrárna Senoradský mlýn Co se děje kolem elektřiny 6 - malá vodní elektrárna na 12V a přívoz u Senoradskýho mlýna - Blog iDNES.cz

`R3C`

rozcestník elektrické rozvody „Cesty elektrické energie“

níže na mapce navazují zařízení přenosové a distribuční soustavy (rozvodny a transformovny) - příspěvek CEE2H (historie) - pojednává především o historii elektrifikace v Brně (transformovna Černovice a Městská elektrárna v Brně na ulici Vlhká) Cesty elektrické energie 23H - Městská elektrárna v Brně, transformovna Černovice - Blog iDNES.cz, v příspěvku 23S pojednána zejména aktuální rozvodná síť v Brně (rozvodna Sokolnice a transformovna Lesná) Cesty elektrické energie 3 (spínače VN) - rozvodna Sokolnice a transformační stanice Lesná - Blog iDNES.cz- a2,3 spínání transformační stanice pro Uranové doly Dolní Rožínka Cesty elektrické energie 2,3 "spínání transformační stanice" - Uranové doly D. Rožínka - Blog iDNES.cz

3p rozvody v průmyslu (Zetor a Zbrojovka) Cesty elektrické energie 5p - rozvody a jištění v průmyslu - Blog iDNES.cz
4 místní rozvody Svitávka + rozvody v domě + výtahy Cesty elektrické energie 4 - průběh místních rozvodů elektřiny, výtahy, Vlněna Svitávka - Blog iDNES.cz 5 místní rozvody 2 - rozvody v domě a bytě - jak elektricky vařit na cestách se děje kolem elektřiny 17 - EJF a místní rozvody Brno, elektromagnetická indukce, ekologické a humanitární iniciativy, jak vařit elektricky doma a na cestách - Blog iDNES.cz

a zcela dole dva speciální příspěvky - jak si sám vlak vyrábí elektřinu a to v příspěvcích
Sněhový pluh KSP 411Sněhový pluh KSP 411 / LPO 411 S - užitková železniční vozidla, uhlí a důlní lokomotivy - Blog iDNES.cza zejména v příspěvku "nádraží a vlak - integrální a diferenciální počet" - jak si lokomotiva sama vyrábí elektřinu Nádraží a vlak - rychlost a zrychlení - mechanika integrálních a diferenciálních počtů AV - Blog iDNES.cz

`R4A`

rozcestník alternativní zdroje elektřiny

sluneční elektrárny
fotovoltaika
malé hydroelektrárny
tepelná čerpadla
kombinované elektrárny (vodní + větrná)
kombinované elektrárny (akumulátorová + větrná)
elektrárna na vzdušném balónu
vozidla na solární pohon

Okresní podnik služeb Kroměříž – sluneční kolektory a fotovoltaika – www. zanikleobce.cz

fotovoltaika a sluneční kolektory Válka rozvodů Edison - Tesla / DC motor/ MVE Strž Kroměříž / veřejná a domácí elektrárna - Blog iDNES.cz

větrné elektrárny a elektrárny na vzdušném balónu Cesty elektrické energie 2Z větrné elektrárny Východní Frísko, Zenerova dioda, účinnost - Blog iDNES.cz a současně rozdělení elektrotechnických veličin účinnost, účiník

tepelné čerpadlo Co se děje kolem elektřiny a Ohmův zákon 5 - napětí a výkon baterky / tepelná čerpadla - Blog iDNES.cz

malá vodní elektrárna Co se děje kolem elektřiny 6 - malá vodní elektrárna na 12V a přívoz u Senoradskýho mlýna - Blog iDNES.cz

OBSAH

R1OslD rozcestník elektrárny Oslavany a Dukovany

R2O rozcestník elektrárny obecně

R3C rozcestník „Cesty elektrické energie“ – elektrické rozvody

R4A rozcestník alternativní zdroje elektřiny

první okruh

ENERGIE Z ELEKTRÁNY OSLAVANY - DUKOVANY

R5 ROZCESTNÍK SILNOPROUD a EKONOMIKA

HLAVNÍM NÁMĚTEM PŘÍSPĚVKU BY ale MĚLY BÝT další dva OKRUHY

a to
druhý okruh

JINÉ ELEKTRICKÉ SPOTŘEBIČE (NEŽ PRAČKY) – VYSAVAČE, MIXÉRY

R6O ROZCESTNÍK ELEKTRICKÉ OSVĚTLENÍ

R7R ROZCESTNÍK PRO ROZHLASOVÉ VYSÍLÁNÍ (na rádiových vlnách 4)
R7T ROZCESTNÍK ELEKTROTECHNICKÉ SPOTŘEBIČE +
ROZCESTNÍK PRO ELEKTROTECHNIKU NORMÁLNÍHO NAPĚTÍ 220/230 V
+ přenosné elektrospotřebiče na nízké napětí
rozcestník "HALÓ, HALÓ" - telefony

a třetí okruh

třetí okruh, první část

R9T rozcestník Ohmův zákon - teorie

a hlavně

třetí okruh, druhá část

R10ACDC rozcestník proud střídavého a stejnosměrného napětí

rozdíl AC/DC napětí (rozcestník AC/DC)

třetí okruh, třetí část

původní příspěvek

Co se děje kolem elektřiny 1 – rozdíl AC/DC

vlastní příspěvek

`první okruh`

`ENERGIE Z ELEKTRÁNY OSLAVANY - DUKOVANY`

Poněkud záhadný jev - elektrický proud - si patrně každý představuje různě - prokazatelně nejblíže se to blíží řetězovému předávání valenčních sil uvnitř vodičů - neboli sil přitažlivosti z jedné částice na druhou (třetí část - okruh tohoto příspěvku).

rozcestník elektrárny Oslavany, Dukovany, Mohelno a Dalešice

Co se děje kolem elektřiny 1 - energie z elektrárny, druhy elekrospotřebičů, rozdíl AC/ DC (tento příspěvek) jako JED Dukovany a Dalešice

Cesty elektrické energie a Ohmův zákon 2 - elektrárna Oslavany, Západomoravské elektrárny - Blog iDNES.cz bývalá černouhelná tepelná elektrárna Oslavany

jaderná elektrárna Dukovany - a vodní elektrárny Dalešice / Mohelno Cesty elektrické energie 2JED/T - jaderná elektrárna Dukovany a Temelín + těžba uranu - Blog iDNES.cz

Cesty elektrické energie 2,3 "spínání transformační stanice" - Uranové doly D. Rožínka - Blog iDNES.cz

`R5E`

ROZCESTNÍK SILNOPROUD a EKONOMIKA

ROZVODY

rozcestník pro rozvody "elektrárna - spotřebitel (zde zejména pro domácnost) Cesty elektrické energie 1 - přenosová a distribuční soustava energie - Blog iDNES.cz

Cesty elektrické energie 4 - místní a domovní rozvody elektrické energie, výtahy - Blog iDNES.cz

elektrické rozvody na železnici Elektřina na železnici 1 - Blog iDNES.cz

EKONOMIKA

elektrárna ekonomicky a elektrárna při rozdílu mezi výkonem a spotřebou elektřiny Cesty energie E - jak platit za elektřinu QR kódem, elektřina, plyn a ekonomika, HUTE - Blog iDNES.cz - a to část EK (elektrárna při kolísavém odběru energie)

elektrárna ekonomicky z vnitřního hlediska: výkon, příkon, účinnost, účiník Co se děje kolem elektřiny 3 - Zenerova dioda proti nadměrnému odběru, účinnost vrtule , větrné elektrárny Východní Frísko - Blog iDNES.cz

vlastní příspěvek

druhý okruh

`jiné elektromechanické spotřebiče než pračky`

elektrické vařiče - běžné i indukčnípodrobněji Cesty energie 5 - elektřina v bytě a na cestách, běžný elektrický i indukční vařič - Blog iDNES.cz

`Vysavače, mixéry`

jak vyměnit sáček do vysavače

- sáčky 10ks pro Varverk 113 - 122 / 200, - kč
- motor s turbínou pro Varverk 120, 121, 122 / 279.- kč
- potah koše pro Varverk 120 - 122 / 279,- kč
- kryt motoru pro Varverk 120 - 122 / 279,- kč

`R6O`

`rozcestník pro elektrické osvětlení`

osvětlení "XL" elektrické rozvody v továrnách Cesty elektrické energie 3p - rozvody a jištění v průmyslu (Zetor a Zbrojovka) - Blog iDNES.cz - výbojky

osvětlení 1 firma Křižík Karlín Akumulace el. energie 1 - autobaterie a elektromobil, nabíjecí dům, firma Křižík Karlín - Blog iDNES.cz - historické obloukové zářivky a autožárovky

osvětlení 2 Osram Bubny - Holešovice Lokomotivy stejnosměrné trakce E 144.0 a E 144.1 - stanice Choceň a Praha - Bubny - Blog iDNES.cz -především klasické žárovky

osvětlení 4 "velkoobchod" se světelnými zdroji Hasscom Brno Slatina Cesty energie 5 - místní rozvody, el. mag, indukce, ekologie, elektro v bytě a na cestách - Blog iDNES.cz - především úsporné zářivky do interiérů a výbojky pro pouliční osvětlení

`R7O rozcestník pro rozhlasové vysílání`

slaboproud - elektronika - rádiotechnika

ROZCESTNÍK ELEKTRONICKÉ SOUČÁSTKY a ROZHLASOVÉ VYSÍLÁNÍ

Na rádiových vlnách (prvotní rádia a zesilovače) - Blog iDNES.cz

dioda / tranzistor / triak Co se děje kolem elektřiny2 - elektronické součástky dioda, tranzistor + pračky - Blog iDNES.cz

Na rádiových vlnách 2 (jak vlastně vzniká rozhlasové vysílání) - Blog iDNES.cz

Na rádiových vlnách 3 (rozhlasové vysílání a krystalka) - Blog iDNES.cz

Co se děje kolem elektřiny 3 - Zenerova dioda proti nadměrnému odběru, výkon a příkon - Blog iDNES.cz

Na rádiových vlnách 4 (opět krystalky) - tento příspěvek

tranzistor jako zesilující prvek pro rádiopřijímače.Co se děje kolem elektřiny 5 (Na rádiových vlnách 6, Cesty elektrické energie 10) - Blog iDNES.cz

Na rádiových vlnách 5 (jak se nastavuje rozhlasový přijímač - tranzistorová rádia) - Blog iDNES.cz

na rádiových vlnách 5,2 Co se děje kolem elektřiny 5 - jak funguje tranzistor jako elektronická součástka - Blog iDNES.cz

na rádiových vlnách 6 Co se děje kolem elektřiny 5.6/ na rádiových vlnách 6 - AC/DC napětí, frekvence, amplituda, oscilační proměnná, firma Iron rádio Brno - Blog iDNES.cz

Co se děje kolem elektřiny 9 - DC a AC magnetismus - jak na mikrovlnku 5 - Blog iDNES.cz jak funguje magnetron

Letiště Brno a polská LOT a Fokker F-VII/1m, Junkers 52 a letecká rádiostanice LR 10 - Blog iDNES.cz

Letiště Brno, Mig 21 a elektrotechnické a radiotechnické vybavení letadel - Blog iDNES.cz

R7T ROZCESTNÍK ELEKTRICKÉ SPOTŘEBIČE

jak si spočítat pojistky ke spotřebiči podle jeho výkonu a napětí v síti Co se děje kolem elektřiny 12 - Ohmův zákon pro zvídavé 5 - napětí a výkon baterky - Blog iDNES.cz

spotřebiče především na proud normálního napětí 230 V AC + spotřebiče na DC napětí

rychlovarná konvice

Co se děje kolem elektřiny 6 - malá vodní elektrárna na 12V a přívoz u Senoradskýho mlýna, proč rychlovarná konvice vyhazuje poojistky - Blog iDNES.cz

pračky

Co se děje kolem elektřiny... (2) - elektronické součástky a pračky - Blog iDNES.cz - jak zapojit pračku, historie praní

vařiče

Cesty elektrické energie 5 (domovní rozvody 2 a rozvody v bytech) - jak vařit elektricky doma i na cestách - Blog iDNES.cz indukční vařič,AC i běžný vařič,AC

normální proud AC 230

pračky Co se děje kolem elektřiny2 - elektronické součástky dioda, tranzistor + pračky - Blog iDNES.cz

indukční vařič Co se děje kolem elektřiny 17 - jak vařit elektricky doma i na cestách - Blog iDNES.cz

mikrovlnka

jak mikrovlnka funguje Co se děje kolem elektřiny 7 - jak na mikrovlnku 3a - Blog iDNES.cz / Co se děje kolem elektřiny 7 - jak na mikrovlnku 3b - Blog iDNES.cz

Co se děje kolem elektřiny 5 - mikrovlnná trouba - proč jiskří hrozny v mikrovlnce - Blog iDNES.cz

Co se děje kolem elektřiny 6 - jak na mikrovlnku 2 - Blog iDNES.cz

Co se děje kolem elektřiny 9 - DC a AC magnetismus - jak na mikrovlnku 5 - Blog iDNES.cz spíš teorie - elektromagnetismus

normální proud DC 220

stejnosměrný motor, stejnosměrné rozvody v bytě Co se děje kolem elektřiny 17 - jak vařit elektricky doma i na cestách - Blog iDNES.cz

normální proud 12V na cestách

svítilny Co se děje kolem elektřiny 12 - Ohmův zákon pro zvídavé 5 - napětí a výkon svítilny - Blog iDNES.cz

`R8T`

`Cyklus na téma telefony a telefonování "Haló, haló"`

Haló, haló 1 - telefon elektromechanický, elektronický, bezšňůrový, mobilofon, MNT (tento příspěvek)

Vyzváněcí obvod TESLA MA 6520 - Blog iDNES.cz

Na cestu s telefonní mapou - Haló, haló 4 - Blog iDNES.cz

Haló haló 3 Jak se připojit k internetu 12- tarify, aplikace, telefon místo počítače - Blog iDNES.cz

Na cestu s telefonní mapou - Haló, haló 4 - Blog iDNES.cz

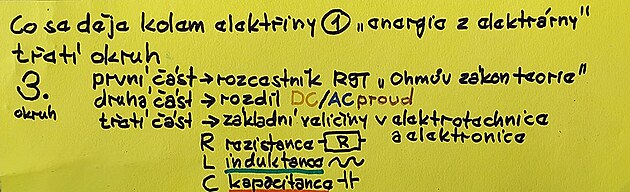

a již se pomalu blíží třetí část příspěvku

třetí okruh `rozcestník Ohmův zákon a teorie / rozcestník AC nebo DC napětí`

třetí okruh první část (rozcestník)

`R9T`

`rozcestník Ohmův zákon a teorie`

"8" obvod jen pod napětím

Co se děje kolem elektřiny 8 - Ohmův zákon pro zvídavé 3 - Blog iDNES.cz / Co se děje kolem elektřiny 8 - Ohmův zákon pro nezapojený obvod - jak vzniká napětí - Blog iDNES.cz s ilustračními obrazci - v nezprovozněném obvodu jsou zastoupeny veličiny odpor a napětí - proud a výkon absentují.

"7 zapojený obvod - k napětí přibude proud a výkon" Co se děje kolem elektřiny 7 - Ohmův zákon dětem 2 - Blog iDNES.cz / Co se děje kolem elektřiny 7 - Ohmův zákon pro zapojený obvod - funkce a integrál - Blog iDNES.cz

"11 další odvozené veličiny - watthodiny, ampérhodiny" Mechanika A/ DPMW Co se děje kolem elektřiny 11 - Ohmův zákon 4 - watthodiny a ampérhodiny - Blog iDNES.cz aktualizovaný rozdělovník veličin - také hierarchie elektrotechnických veličin a porovnání vojenských hodností

Industriální Kroměříž - Malá vodní elektrárna Strž firmy Křižík a Simonova továrna - Blog iDNES.cz (v rámci příspěvku též pojednána tzv. válka rozvodů - Edison / Tesla / Křižík)

Co se děje kolem elektřiny 6 - malá vodní elektrárna na 12V a přívoz u Senoradskýho mlýna - Blog iDNES.cz (Proč rychlovarná konvice vyhazuje pojistky - část 2 původní příspěvek) - která tvoří něco jako dvoupříspěvek s příspěvkem Co se děje kolem elektřiny 12 - Ohmův zákon pro zvídavé 5 - napětí a výkon baterky - Blog iDNES.cz )...

K příspěvku "Přívoz u Senoradskýho mlýna" - původním názvem Ohmův zákon dětem - rozdělení elektrotechnických veličin

Účelem příspěvku by měl být nástin elektrotechnických pojmů zjednodušeným způsobem -který by byl stravitelný i pro začátečníky. A protože výchozím místem elektrotechniky je "Ohmův zákon" - zaměřil jsem se tímto směrem, a původní název příspěvku Ohmův zákon dětem.

V tématu zařazen specifický příklad malé vodní elektrárny na 12 voltů (proud se ovšem používá k běžné spotřebě - východiskem je reálné místo) a snažil se najít rozdíly mezi běžným rozvodem a rozvodem na 12 V.

Zjednodušeně řečeno - napětí na 12 V je jako polní cesta s malou rychlostí (výška napětí vlastně naznačuje, jakou má elektřina rychlost (potenciál rychlosti) - a když je dán malý potenciál rychlosti - pro stejný proud jaký by měla mít žárovka na běžných 220 V) je třeba zvýšit průtok - neboli průměr vodiče. Stručně řečeno vedení na 12 V je od běžného vedení na 220 V rozpoznatelné velkým průměrem drátů..

"12 s jakým napětím vybrat baterky ke svítilně podle výkonu žárovky" Co se děje kolem elektřiny 12 - Ohmův zákon pro zvídavé 4 - v čase a nečase (verze 2) - Blog iDNES.cz / Co se děje kolem elektřiny 12 - Ohmův zákon pro zvídavé 5 - napětí a výkon baterky - Blog iDNES.cz

"14 a 16 - vedlejší veličiny jako indukčnost a kapacita"

"14" tentokrát ze zaměřením především na cívku

Co se děje kolem elektřiny 14 - volty proti ohmům - Blog iDNES.cz / Co se děje kolem elektřiny 14 - volty proti ohmům - rozdělovník vedlejších veličin - Blog iDNES.cz

"16" zeména pojmy předbíhání a zpožďování napětí

Co se děje kolem elektřiny 16 - cívka, kondenzátor - předbíhání, zpožďování proudu, napětí - Blog iDNES.cz

vlevo praxe silnoproud (XL. L) a normální proud (M)

uprostřed teorie - zde příspěvky především o elektrickém poli - Ohmův zákon

vpravo praxe elektronika (S)

a již se pomalu blíží třetí část příspěvku

třetí okruh druhá část

`rozdíl DC / AC proud?`

nejprve rozdíl AC/DC co se týče slaboproudu

R10ACDC

Co se děje kolem elektřiny 1... AC, DC proud - rozcestník na téma elektro spotřebiče (tento příspěvek)

jaký je vlastně rozdíl mezi průběhem AC a DC napětí by mělo být pravděpodobně nejnázorněji zkoumáno v příspěvku Co se děje kolem elektřiny 5/ na rádiových vlnách 6 - AC/DC napětí, frekvence, amplituda - Blog iDNES.cz (pokračováním "jedničky" je tedy "pětka")

například rozdíl mezi frekvenční modulací (na základě napětí) a amplitudovou modulací (vycházející z veličiny proud) - by mohl částečně osvětlit příspěvek...

tedy příspěvek z oblasti elektrotechniky - rozcestník na téma radiotechnika "Na rádiových vlnách" a současně příspěvek na téma průběh elektrotechnických veličin - napětí, proud, frekvence, amplituda - jinak také Ohmův zákon - průběh veličin

rozdíl elektřina DC a AC napětí

V současnosti je elektřina DC napětí známá především z baterií a AC napětí z běžných rozvodů.
Zastáncem stejnosměrných rozvodů byl Thomas Alva Edison.
U DC napětí není frekvence a indukce - na stejnou výkon DC rozvody potřebují podstatně větší průměr drátů - z čehohož vyplívá DC elektřina jakoby by byla "líná" - AC elektřina jakoby by byla podstatně rychlejší - což je dáno frekvencí. Pro střídavou AC elektřinu lze použít i stejnosměrné rozvody - z čehož plyny typicky střídavá je elektřina až z vysokou frekcencí,
Popis náčrtu výše
DC elektřina
v jednom případě je zdrojem plochá baterka 3R12 která tvoří jednoduchý obvod s žárovkou
1 - jak se baterka vybíjí - napětí se snižuje
2 - elektrický proud (pro zajištění výkonu žárovky) si drží stále stejnou úroveň - ovšem jen do určité velikosti napětí - pak začbe rychle klesat
v dalším sítě se jedná o DC elektrické v běžné síti vyráběnou stejnosměrnou elektrárnou
3 - DC napětí má lineární průběh
4 - DC proud má rovněž lineární průběh - pravděpodobně se bude lišit velikost napětí a proudu - pokud by se zobrazovaly do stejného grafu
Dále v nákresu zobrazen přepočet napětí "U" zdroje na výkon spotřebiče "P" se započtením odporu "R" a proudu "I" jako matematická funkce - pro kterou byl upraven Ohmův zákon.
Pokud se v grafu zkoumá matematický funkce - tak napětí "U" by se jako "y" v matematické funkci zobrazovalo na ose "y" - zatímco na ose "x" by se zobrazoval výkon "P" spotřebiče.
Pokud by se v grafu kartézských souřadnic ale zkoumal časosběrný průběh napětí nebo proudu (což je názornější ovšem u AC elektřiny - která vytváří sinusovku), pak na ose "x" by se zobrazoval časosběrný průběh, jednalo by se tedy o osu času "t".
K pravé části nákresu, kde je zobrazena střídavá elektřina "AC".
Poměrně podstatný faktorem pro "střídavost" elektřiny je velikost frekvence. Elektrické napětí má stejnou frekvenci jako elektrický proud. Vedení pro spotřebič je pod napětím, pokud se například zapojí do zásuvky. Napětí by mělo mít stejnou frekvenci jako elektrický proud, který se začne vytvářet když se zprovozní spotřebič. Čím se u AC elektřiny od napětí liší elektrický proud - by měla být amplituda.

A co se týče polarity "+" a "-" která je důležitá především u střídavé elektřiny - takzvaně záporná fáze sinusovky podle určitých indicií vychází také jako kladná - neboť při výrobě elektřiny ve zdroji elektřiny - dynamu - pozice při záporné fázi sinusovky zrcadlově převrátí - a druhou indicií proč by se pravděpodobně mohl průběh AC elektřiny zobrazovat jen v kladné části grafu je fakt že při nízké frekvenci se AC elektřina vpodstatě podobá stejnosměrné.

rozdíl AC/DC co se týče silnoproudu

hlavní příspěvek "válka rozvodů" Industriální Kroměříž - Malá vodní elektrárna Strž firmy Křižík a Simonova továrna - Blog iDNES.cz

a na tuto část navazuje

původní příspěvek a současně

co se děje kolem elektřiny 1 – okruh 3

třetí okruh / třetí část

vlastně původní část aktualizovaného příspěvku

`Co se děje kolem elektřiny 1 AC, DC proud`

základní veličiny v elektrotechnice a elektronice

Aby vznikl elektrický proud je potřeba aby byl vodič pod napětím, tedy aby byl rozdíl mezi potenciálem - či nabitím elektrickým nábojem. Je-li na jednom konci vyšší potenciál, elektřina (pomyslně) proudí na konec vodiče s nižším potenciálem - a až se potenciály srovnají - ustane i proud.

Tyto vodiče zpravidla tvoří uzavřený okruh, jehož začátek vychází ze zdroje elektrického napětí s vyšším potenciálem - tedy kladným nábojem a konec je na elektrodě zdroje s nižším potenciálem - tedy záporným nábojem.

Elektrický obvod charakterizují tři veličiny - a to rezistance - neboli odpor - který může klást například běžný elektrický spotřebič - třeba běžná žárovka - - - další veličinou je kapacitance - či kapacita - a to je vlastně schopnost obvodu zadržovat - či kumulovat elektrický náboj - k čemuž slouží součástka zvaná "kondenzátor"- která vlastně může fungovat jako záložní zdroj (jsou dokonce vyvíjeny elekromobily kde není nabíjena baterie , ale přímo kondenzátor) - - - a konečně třetí fyzikální veličinou charakterizující elektrický obvod je induktance - čili indukčnost, což je vlastně schopnost předávat elektrický náboj ven. Součástka odpovídající induktanci je elektrická cívka - na kterou často může sousedit druhá cívka dalšího zcela nezávislého elektrického okruhu - a pak tato dvojice cívek tvoří transformátor.

A snad ještě zmínka o dvou druzích elektrického proudu - tedy stejnosměrném a střídavém. Možná je potřeba zmínit, že tyto dva proudy odpovídají i rozdílným zdrojům napětí - tedy stejnosměrnému a střídavému. Stejnosměrný proud v principu není komplikovaná záležitost - pomyslný tok valenčních sil probíhá stejným směrem, tedy od kladného pólu k zápornému - při stálé hodnotě napětí a proudu.napětí. Pokud je ovšem spotřebič na baterie - například svítilna, stálá hodnota proudu se udržuje za cenu snižování napětí až do hodnoty zvané "použitelné napětí", kdy se i hodnota proudu - a to poměrně rychle začne snižovat a baterka přestává svítit.

Střídavý proud je poněkud komplikovanější´ elektrický jev. Základní rozdíl spočívá že se snižuje velikost proudu - čímž rovněž dochází k elektromagnetické indukci - což umožňuje přenášet elektřinu z jednoho vodiče na druhý - a to prostřednictvím transformátorů. Jelikož elektřina součástí elektromagnetického pole - zároveň jedna z možností vysvětlení pojmu střídavý je - že se se snižováním velikosti proudu jakoby měnila magnetická polarita - sever a jih a tím elektrický proud jakoby ve vodiči rotoval - což by bylo jedno vysvětlení názvu střídavý proud.

Jiná metoda vysvětlení střídavosti elektrického proudu by byla podle napětí... tedy, že nosičem proudu není vodič jako takový - ale elektrické napětí tohoto vodiče - které je zvlněné - tuďíž je možné chápat proud jako jistý zrcadlový obraz vůči napětí - nikoli vůči vodorovné časové ose. Jinak: pokud bychom pulzní průběh napětí rozvinuly do roviny - a pak se i proud jevil lineárně, z tohoto úhlu pohledu se tedy střídavý obvod chová podobně jako stejnosměrný.

Na závěr ještě dovětek - poznámku jednoho vyučujíciho - historicky se značení elektrického proudu vyvinulo naopak. Výhodnější - a to i z hlediska výpočtů bylo zaměnit plus za mínus. Ostatně při pomyslném toku elektrického proudu se předávají záporné valenční síly elektronů - nikoliv kladný náboj.

různé využití proudu o střídavém napětí

1. ze střídavého napětí se využívá jen napětí jako zdroj (střídavého) proudu - třeba pro pohon střídavých elektromotorů nebo pro svícení

2: ze střídavého napětí se využívá jak napětí tak frekvence - přenos (transformaci) elektrického proudu u transformátorů

3. ze střídavého napětí se využívá jen frekvence a perioda - například v radiotechnice pro přenos rozhlasového vysílání (napětí je vlastně zanedbatelné ze dvou důvodů - jednak hodnoty napětí u rozhlasového vysílání nejsou vysoké - a pak z matematického hlediska se vlastně jedná o derivaci, kdy se z napětí řekněme jen vyderivuje frekvence s periodou)

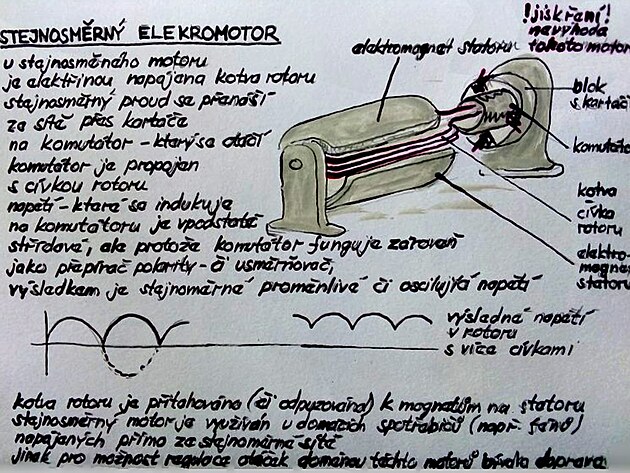

Kromě napájecího proudu o stejnosměrném napětí - má DC motor oproti AC motorům ještě jeden podstatná rozdíl... u střídavých motorů je zpravidla jen napájen stator jako pohon a na rotor jako magnet se elektřina přenáší indukcí - zatímco u stejnosměrných motorů pohon i magnet (pokud není použit permanentní magnet - ale elektromagnet) jsou napájeny samostatně.

A na závěr znovu připomenuto, že podrobněji by měl být rozdíl v průběhu AC/DC napětí tedy zkoumán v příspěvku Co se děje kolem elektřiny 5/ na rádiových vlnách 6 - AC/DC napětí, frekvence, amplituda - Blog iDNES.cz ...
