Cesty elektrické energie 6 (pojistky vysokého napětí a přepínače)

Kromě spínačů jsou další důležitou součástkou v rozvodech elektřiny pojistky. Leč, nejedná se o součástku zase tak zásadně odlišnou - protože i ona za určitých okolností má za úkol obvod rozpojit - eventuelně pak zase spojit.

Rozcestník na téma silnoproud - rozvody a stroje

hlavní rozcestník pro elektrotechniku Co se děje kolem elektřiny... AC, DC proud - rozcestník na téma elektrotechnika - Blog iDNES.cz

odkazy pro rozvody

Cesty elektrické energie - přenosová a distribuční soustava energie - Blog iDNES.cz

Cesty elektrické energie 2,5 - dálkové rozvody a jištění vysokého napětí - Blog iDNES.cz

přenosová rozvodna a distribuční rozvodna Cesty elektrické energie 3,4 "distribuční rozvodna a spínání rozvodny vysokého napětí - Blog iDNES.czdistribuční rozvodna a transformační stanice Cesty elektrické energie 3 (spínače VN) - rozvodna Sokolnice a transformační stanice Lesná - Blog iDNES.cztransformátor Cesty elektrické energie 10 - o transformátorech 1 - rozdělení transformátorů - Blog iDNES.cz (upraveno - tento příspěvek)
transformátor Cesty elektrické energie 10 - o transformátorech 1 - rozdělení transformátorů (upraveno - tento příspěvek)
transformátor Cesty elektrické energie 10 - o transformátorech 1 - rozdělení transformátorů (verze 3) - Blog iDNES.czhvězda - trojúhelník Hvězda - trojúhelník (Co se děje kolem elektřiny 5, Cesty elektrické energie 11) - Blog iDNES.cz, Hvězda - trojúhelník 2 (Co se děje kolem elektřiny 7, Cesty elektrické energie 12) - Blog iDNES.cz3f asynchronní motor - kruhový diagram Mechanika DPM 2 - elektro MFE 5 - výkon a kruhový diagram, asynchronní motor s kotvou - Blog iDNES.czrozvody u jeřábů Mechanika JB /DPMW přístavní jeřáb - jak se připojit k internetu 4 (přirovnání k přístavu) - Blog iDNES.cz , Mechanika JB2 - Cesty elektrické energie 8 (pojistky 3 + mostové jeřáby) - Blog iDNES.czrozvody v továrnách Cesty elektrické energie 3p - rozvody a jištění v průmyslu (Zetor a Zbrojovka) - Blog iDNES.czmístní rozvody Cesty elektrické energie 23h - Městská elektrárna v Brně, transformovna Černovice - Blog iDNES.cz, Cesty elektrické energie 4 - průběh místních rozvodů elektřiny, výtahy, Vlněna Svitávka

Rozcestník na téma spínače, jištění a pojistky vysokého napětí

Cesty elektrické energie 2" spínání transformační stanice" a 3 "transformační stanice" - Blog iDNES.cz

Elektřina na železnici 2 - stanice na neelektrifikované trati + spínače VN - Blog iDNES.cz

Cesty elektrické energie 5 (spínače VN) - Blog iDNES.cz

Cesty elektrické energie 6 (pojistky) - tento příspěvek

Cesty elektrické energie 7 (rozcestník na téma jištění a pojistky) - Blog iDNES.cz

Mechanika JB2 - Cesty elektrické energie 8 (pojistky 3 + mostové jeřáby) - Blog iDNES.czy

Cesty elektrické energie 11 - rozvody a jištění v průmyslu - Blog iDNES.cz

Cesty elektrické energie 4 - místní a domovní rozvody elektrické energie - Blog iDNES.cz (dimenzování a jištění rozvodů)

Mechanika JB2 - Cesty elektrické energie 8 (pojistky 3 + mostové jeřáby) - Blog iDNES.cz

jak vypočítat velikost pojistky podle napětí zdroje a výkonu spotřebiče - o čemž by měl pojednávat

následující příspěvek Co se děje kolem elektřiny 12 - Ohmův zákon pro zvídavé 5 - jak napětí a výkon k baterce - Blog iDNES.cz

Jištění elektrických obvodů je v zásadě dvojí ... jednak proti zvýšenému proudu a dále proti zvýšenému napětí.

Pojistky a bleskojistky

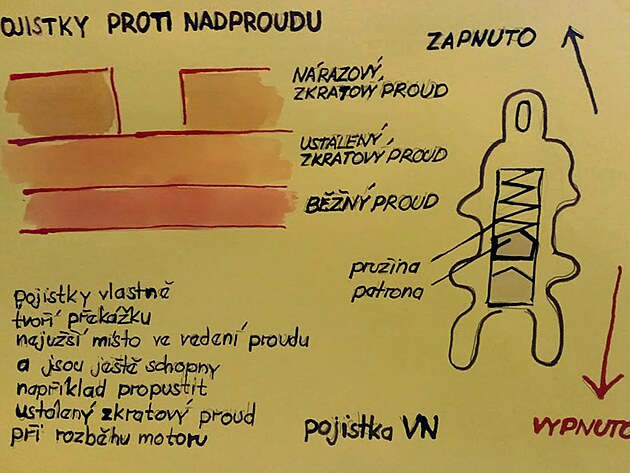

A) pojistky = pojistky proti nadproudu chrání elektrický obvod před náhlým zvýšením proudu
(základem pojistky je pojistková patrona - která se při nadproudu aktivuje a pojistka vypne obvod)
B) pojistky proti předpětí chrání elektrický obvod před náhlým zvýšením napětí
     například bleskojistky svádí k zemi atmosférický výboj doprovázený vlnou napětí
(beskojistkami se zpravidla chrání jen vnější vedení a k němu připojené stroje)

Pojistky a jističe

Podobnou funkci jako pojistky může plnit i jistič - nejedná se v zásadě o nic jiného, jenom je to součástka poněkud stabilnější, často je v sérii předřazována před pojistky jako další, celkovější jištění rozvodů.

Pojistky vlastně tvoří překážku (něco jako nejužší místo ve vedení pro proud) a jsou ještě například schopny propustit ustálený zkratový proud při rozběhu motoru.

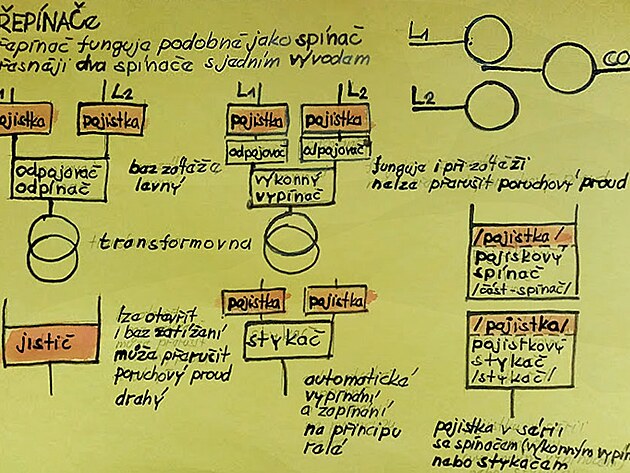

Spínače a pojistky

V elektrických rozvodech je vždy určitá vazba mezi spínači a pojistkami - některé součástky mají tuto funkci sdruženou - třeba pojistkový spínač - nebo dokonce obě funkce může zastat jenom jistič.

Jako běžný spotřebitel se s pojistkami nejčastěji setkávám ve skříňce nad vstupem, nebo když vypadne celý bytový rozvod tak je třeba zapnout jistič na chodbě - tedy elekroměrný etážový rozvaděč, u rodinných domků elektroměrný hlavní rozvaděč - zvaný "Antoníček", někdy může vypadnout i další jistič v připojovacím rozvaděči - nijak zásadně situace je v průmyslu, jenom rozvaděčů a rozvoden je podstatně více za sebou.
