Cesty elektrické energie 4 - průběh místních rozvodů elektřiny, výtahy, Vlněna Svitávka

Z poslední transformátorovny či rozvodny elektřiny následuje už jen cesta ke spotřebiteli. Tím například  může být například přímo občan - respektive bydliště - občanská vybavenost či služby, nebo výroba.

rozcestník dráhy
rozcestník elektro

část 1
Dimenzování a jištění rozvodů
část 2
Místní rozvody
část 3
Domovní a bytové rozvody

část 4
Výtahy a Vlněna Svitávka



železniční rozcestník 1 normální a široký rozchod Přestupy mezi dálkovou a městskou dopravou - jízdní řády a dopravní architektura - Blog iDNES.cz - dále jízdní řády a vyhledávání spojení

železniční rozcestník 2 úzkorozchodky Úzkokolejkou do České Kanady, likérka Mariazell a Vídeň - rozcestník Rakousko a dráhy - Blog iDNES.cz

železniční rozcestník užitková vozidla Sněhový pluh KSP 411 / LPO 411 S - a hornictví uhlí, uranu a energetika - trojpříspěvek - Blog iDNES.cz

horské dráhy Horské a lanové dráhy v Čechách a blízkém zahraničí - mechanika KFD - Blog iDNES.cz

výtahy Cesty elektrické energie 4 - místní rozvody elektrické energie, výtahy, Vlněna Svitávka - Blog iDNES.cz

rozcestník lokomotivy podle druhu pohonu Dvousystémové elektrické lokomotivy ESO a dvousystémová jednotka Škoda 440 - Blog iDNES.cz

rozcestník pro rozvody a energetiku

Cesty elektrické energie 1 - přenosová a distribuční soustava energie - Blog iDNES.cz

Cesty energie E - jak platit za elektřinu QR kódem, elektřina, plyn a ekonomika, HUTE - Blog iDNES.cz

Domácí minielektrárna, kombinovaná elektrárna soukromá/veřejná, jaderná elektrárna Dukovany a Temelín - Blog iDNES.cz

Protože se na účtech za elektřinu často vyskytují jednotky ampérhodiny či watthodiny - je zde i odkaz zabývající se přepočtem těchto jednotek a jiných elektrotechnických jednotek...

Co se děje kolem elektřiny 11 - Ohmův zákon pro zvídavé 4 - watthodiny a ampérhodiny - Blog iDNES.cz

a úplně na konci řetězce rozvodů jsou elektrické spotřebiče

co  se  děje kolem elektřiny 1



Po přenosové soustavě a distribuční soustavě - se závěrečný rozvod nazývá místní...



jištění elektrických rozvodů - rozcestník pro jištění

Cesty elektrické energie 7 - jištění rozvodů vysokého napětí - Blog iDNES.cz hlavní příspěvek pro jištění

Cesty elektrické energie 11 - rozvody a jištění v průmyslu - Blog iDNES.cz

Cesty elektrické energie 4 - místní a domovní rozvody elektrické energie (dimenzování a jištění rozvodů - tento příspěvek)

Cesty elektrické energie 6 (pojistky) - Blog iDNES.cz

Mechanika JB2 - Cesty elektrické energie 8 (pojistky 3 + mostové jeřáby) - Blog iDNES.cz

elektrické rozvody v domě

jedná se vlastně o dvoupříspěvek na téma elektrické rozvody v domě  Cesty elektrické energie 4 - místní a domovní rozvody elektrické energie na AC napětí + výtahy (tento příspěvek, první příspěvek)    + domovní rozvody elektrické energie (druhý příspěvek) Cesty elektrické energie 17 - jak vařit elektricky doma i na cestách, veganská kuchařka - Blog iDNES.cz

Co se děje kolem elektřiny 1 AC, DC proud - rozcestník na téma elektro spotřebiče - Blog iDNES.cz

Obsah



rozcestník elektrotechnika
rozcestník rozvody
rozcestník jištění

úvod
Cesty elektrické energie - průběh rozvodů
část 1
Dimenzování a jištění rozvodů
část 2
Místní rozvody
část 3
Domovní a bytové rozvody
část 4
Výtahy a Vlněna Svitávka



rozcestník výtahy a lanové dráhy

úvod

Cesty elektrické energie - průběh rozvodů

od elektrárny s navyšujícím transformátorem - vedení zvláště vysokého napětí - přenosovou rozvodnu - distribuční rozvodnu - vedení vysokého napětí - místní transformátor - vedení normálního napětí a místo spotřeby

Od elektrárny s navyšujícím transformátorem - vedení zvláště vysokého napětí - přenosovou rozvodnu - distribuční rozvodnu - vedení vysokého napětí - místní transformátor - vedení normálního napětí a místo spotřeby (přibližně takto).

rozvody a pojistky





část 1

Dimenzování a jištění rozvodů

každý rozvod musí být správně dimenzován
1.zatížení vodiče proudem musí být pouze tak velké a/ aby nebyla překročena dovolená provozní teplota vodiče b/ jaké dovolí daný druh jištění (pojistka, tepelné relé... atd)
2.hodnota (hustota) proudu by měla být v hospodárných mezích
3.vodiče musí být dostatečně mechanicky pevné aby se při montáži a ukládání nepřetrhly
4.úbytek napětí nesmí být příliš velký aby odpovídal hodnotě napětí na které jsou dimenzovány spotřebiče
5.průřez vodiče musí vyhovovat i pro namáhání způsobené dynamickými a tepelnými účinky zkratů

Jištění vedení

každé vedení je třeba chránit proti nadproudu - aby se nebezpečně nezahřálo - neporušila jeho izolace - nevznikly provozní poruchy, požár, výbuch, nebo úraz
nadproudy se rozlišují na
a) malé  - způsobené přetížením, trvajíci munuty až desítky minut - dosahující 3násobek dovoleného zatížení vodičů ( In )- způsobené například zvýšeným zatížením koncových spotřebičů
b) velké (neboli zkratové) - způsobené zkratem - trvající však jen zlomky vteřin - dosahující však až tisícinásobek dovoleného zatížení ( In )

Větvení a jištění rozvodů

při větvení rozvodů napětí jako hlavní elektrotechnická jednotka zůstává na stejné úrovni, ovšem proud se při větvení snižuje podle poměru větvení....

větvení, případně jištění rozvodů

příklad paprskového rozvodu jištěného před zkratem pojistkou Ipp (na začátku rozvodu) a před přetížením rovněž pojiskami Ipp (na jeho konci) - tedy blíže ke spotřebiči

proti zkratu a přetížení může být rozvod jištěn současně - ovšem jistič musí být vybaven zkratovou (např. elekromagnetickou) spouští a zpožděnou tepelnou spouští proti přetížení - případně motorovou spouští
v některých případech je přípustné vodič jistit  pouze před zkratem - třeba u zařízení s přerušovaným chodem - například u jeřábů a pomocných provozů
vodiče lze jistit i jiným způsobem než pojistkami - třeba jističem, samočinným vypínačem, nebo stykačem s nadproudovým relé

část 2

Místní rozvody

Druhy místních rozvodu z hlediska prostorového uspořádání

vhodnost konkrétního rozvodu se posuzuje podle pořizovacích - či provozních nákladů - a dále s ohledem na spolehlivost zásobování elektrickou energií
A/ OTEVŘENÝ ROZVOD
při výpadku proudu zůstane bez napětí
1/ PAPRSKOVÝ ROZVOD
je jednoduchý a přehledný - z místního rozvaděče (rm) paprskovitě vychází několik větví - které jsou zakončeny sekundárním místním rozvaděčem (např. rm1) od kterých je elektřina vedena přímo ke spotřebě - nebo z něj vychází další větve obdobně zakončené terciálními místními rozvaděči (např. rm11)
2/ PRŮBĚŽNÝ ROZVOD
na příslušných větvích tohoto rozvodu jsou místní sekundární rozvaděče řazeny za sebou (jakoby v sérii - rm1, rm2, rm3 atd...)

B/ UZAVŘENÝ ROZVOD
při výpadku proudu zůstává nouzově napájen z opačné strany transformátoru místní rozvodny
1/ OKRUŽNÍ ROZVOD
umožňuje při poruše vedení napájet spotřebu z druhé strany transformátoru - z níž vychází okruh - ovšem při poruše přímo na transformátoru rozvod zůstává bez napětí
2/ HŘEBENOVÝ ROZVOD
vychází z okružního rozvodu - jsou zde však navíc i spojky mezi jednotlivými okruhy - takže lze vytvořit vće altrnativních tras při výpadcích
3/ MŘÍŽOVÁ SÍŤ
se uplatňuje spíše v průmyslových závodech
potřebuje nejméně dva - lépe však čtyři napáječe normálního napětí - tedy místni (v praxi však častěji závodní) rozvodny s transformátory - a z každé vstupní rozvodny vychází tři větve které se šachovnicovitě propojujují v uzlových bodech - což jsou vlastně další - lokální rozvodny
tato síť velmi dobře eliminuje poruchy - protože je lze omezit pouze na úsek mezi  jednotllivými uzly - tak - že se tento úsek odpojí pojistkami
4/ KOMBINOVANÁ MŘÍŽOVÁ SÍŤ S HŘEBENOVOU (nebo HVĚZDICOVÝ ROZVOD S MŘÍŽOVÝM PROPOJENÍM)
tyto kombinace umožňují udělat rozvod elektřiny  v závodech ještě přehlednější - zejména s ohledem na rozvržení jednotlivých objektů či výrobních hal - kdy zákledem může být například hřebenový rozvod který přechází v mřížovou síť v jednotlivých halách
mřížové sítě jsou v továrnách velmi oblíbeny - zejména jako hlavní rozvod - jistou nevýhodou těchto sítí je například horší přehlednost o toku energií než například u sítí paprskových, hřebenových - či smyčkových - užívaných především pro místní veřejné rozvodny



***
ještě poznámka na závěr - napájecí rozvod pro průmysl podle velikosti a spotřeby konkrétní továrny nemusí  vycházet z  rozvodny poslední v pořadí - tedy místní rozvodny - ale z příslušné rozvodny podle odpovídajícího napětí na vstupu do továrny

Rozvod elektřiny pro průmysl
vstupní transformovna
vvn -> vvn (velké továrny)
vvn -> vn (střední továrny)
vn -> vn (malé továrny)

Obecní rozvod elektřiny

Pro rozvody v obcích se staly typické zejména obecní transformátory, kde se naposledy snižuje napětí na běžných 400 voltů pro třífázový proud.

obecní transformátor Bezděkov

Vyobrazený obecní transformátor má poněkud symbolické datum 1948.



v obecním transformátoru se zpravidla snižuje napětí a současně se třívodičový rozvod trojfázového proudu L1, L2, L3  větví na čtyřvodičový L1, L2, L3, PEN (ochranný vodič se zeměním)

schéma zapojení elektroměru

zapojení elektroměru

jištění domovního rozvodu

část 3

Domovní a bytové rozvody

dodavatel (prodejce) a distributor

nejprve ovšem jisté vyjasnění pojmů...

dodavatel/prodejce elektřinu "prodává" - může jich být několik v okrese - cena za energii při tom obsahuje "pružnou" část, která se liší podle dodavatele (vlastně dodavatel takto předklá zákazníkovi různé výhody a benefity) + cena zahrnuje také fixní část pro distributora, danou distributorem v konkrétním okrese...

distributor elektřinu dodává prakticky a technicky - v okrese je jenom jeden

Cesty energie 2E - jak platit za elektřinu QR kódem, elektřina, plyn a ekonomika, HE Most - Blog iDNES.cz

ceny elektrické energie od dodavatele / prodejce  - dodávané technicky distributorem

připojení (stanice koncového odběratele) může být v případě domovních rozvodů na400V, ze kterých se oděkuje 230V, nebo jen na 230V

spotřeba - například žárovka  které by se daly asi nejvíc přiřadit veličiny elektrický výkon Pa elektrický proud I které spolu vytváří určitou dvojici - v případě, že spotřebič je zprovozněn a odebírá energii (svým způsobem jde o veličiny velmi příbuzné s podobným významem jednak při přenosu energie a jednak vlastní spotřebě - sotva lze přiřadit proud jen přenosu a výkon pro spotřebu na vykonanou práci - výkon se projevuje i v rozvodech kde platí také Ohmův zákon a proud zase ve spotřebiči - tím že se při malých poruchách vypnou jen běžné "ampérové" pojistky a při velkých poruchách a zkŕatech zase výkonový či zátěžový vypínač v tzv. antoníčku u měřících hodin - čili zde jse spíš o "wattový"jistič.

místní rozvod elektrické energie

z obvyklých 3 vodičůL1,L2,L3(tedy v podstatě zapojení trojúhelník) se v místních transformátorech mění rozvod na čtyřvodičový  L1,L2,L3,PEN (ochraný vodič se zeměním), který je ze sloupu elektrického vedení jako odbočka sveden do domovní přípojky - tzv "antoníčku"...

schéma zapojení elektroměru

ve svorkovnici se v antoníčku obvykle dále větví "ochranný vodič se zeměním PEN"  namodrývodič "N" tzv. nulák - ale spíš střední, možná ještě přesněji zpětný vodič a dále zemnění neboli ochranný vodičPE- obvykle značenýzelenou barvou

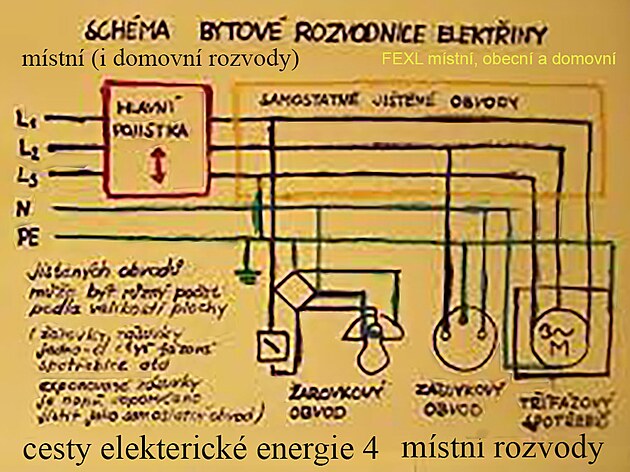

bytová rozvodnice - hlavní jistič u hodin a pojistky pro jednotlivé okruhy

spotřeba - například žárovka  které by se daly asi nejvíc přiřadit veličiny elektrický výkon Pa elektrický proud I které spolu vytváří určitou dvojici - v případě, že spotřebič je zprovozněn a odebírá energii (svým způsobem jde o veličiny velmi příbuzné s podobným významem jednak při přenosu energie a jednak vlastní spotřebě - sotva lze přiřadit proud jen přenosu a výkon pro spotřebu na vykonanou práci - výkon se projevuje i v rozvodech kde platí také Ohmův zákon a proud zase ve spotřebiči - tím že se při malých poruchách vypnou jen běžné "ampérové" pojistky a při velkých poruchách a zkŕatech zase výkonový či zátěžový vypínač v tzv. antoníčku u měřících hodin - čili zde jse spíš o "wattový"jistič.

schéma bytové rozvodnice

a trochu odlišné téma....

část 4

Výtahy a Vlňena Svitávka

Vlněna Svitávka

VLNĚNA SVITÁVKALöw-Beerovské textilní impériumLöw-Beerovi do Svitávky soustředili podstatnou část své textilní výroby. Další textilky měli v nedalekém Rozhraní, Brněnci, Brně, Jimramově a dále Rakousku a Německu.

odkazy Vlněna Svitávka

Toulání po zříceninách a ruinách všeho druhu https://www.facebook.com/groups/126991847326335/permalink/1270495709642604/?pnref=story

Vlněna Svitávka  (Zwittawka, Swittawka, Zwittales)   také: Löw-Beerova textilka na stránkách "Zaniklé obce"



http://www.zanikleobce.cz/index.php?obec=25027 zde i schémata výtahů

výtahy všeho druhu - domovní i průmyslové

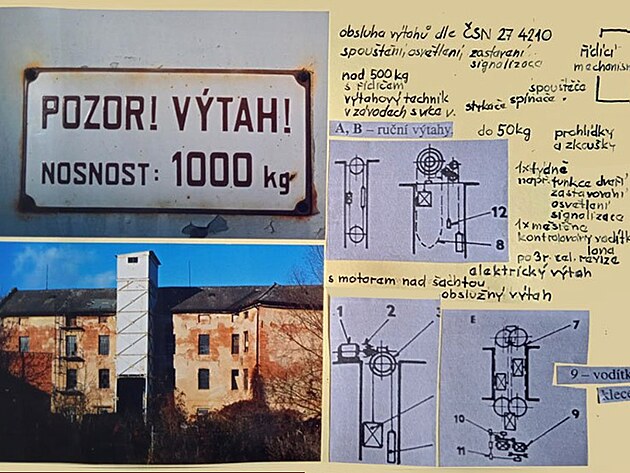

Výtah Vlněna Svitávka

obsluha výtahů dle ČSN 27 42 10
spouštění osvětlení, zastavení signalizace
nad 500 kg s řidičem
výtahový technik v závodech s více zaměstnanci



jeden z výrobců výtahů

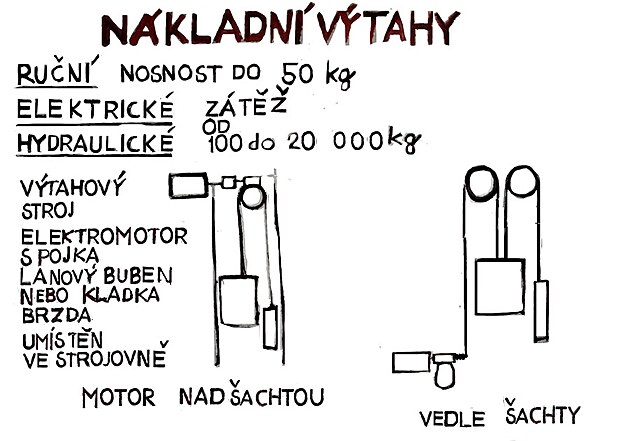

druhy výtahů

druhy výtahů

A,B ruční výtahy
C výtah s motorem nad šachtou
D výtah s motorem vedle šachty
E oběžný výtah
1 motor
2 kotouč brzdy
3 kladky
4 klec
5?
6 buben
10 hnací řetězové ozubené kolo
11 ??? s jedním šnekovým soukolím



obr.77

rozcestník výtahy a lanové dráhy

Horské a lanové dráhy v Čechách a blízkém zahraničí - mechanika KFD - Blog iDNES.cz

Cesty elektrické energie 4 - místní a domovní rozvody elektrické energie, výtahy (tento příspěvek)

rozcestník elektrotechnika

část 1
Dimenzování a jištění rozvodů
část 2
Místní rozvody
část 3
Domovní a bytové rozvody

část 4
Výtahy

rozcestník výtahy a lanové dráhy



a ještě

místní elektrické rozvody a elektrické rozvody v domě

jedná se vlastně o dvoupříspěvek na téma elektrické rozvody v domě  Cesty elektrické energie 4 - místní a domovní rozvody elektrické energie na AC napětí + výtahy (tento příspěvek, první příspěvek)    + domovní rozvody elektrické energie (druhý příspěvek) Cesty elektrické energie 17 - jak vařit elektricky doma i na cestách / veganská kuchařka - Blog iDNES.cza (tento příspěvek - částečně AC/ DC rozvody)





Autor: Jan Tomášek | sobota 22.2.2020 16:37 | karma článku: 15,04 | přečteno: 748x
