Cesty elektrické energie 3p - rozvody a jištění v průmyslu (Zetor a Zbrojovka)

Rozvody elektrické energie v průmyslu představují patrně nejkomplikovanější fázi elektrických rozvodů s řadou rozpojujících se a případně opětovně spojujících větví - a přitom je třeba mít na zřeteli i další sítě v závodech.

OBSAH

AZ. Zbrojovka jako automobilka, traktory Zetor

R1ZVUT rozcestník Zbrojovka, Zetor a VUT Brno
RE2P rozcestník elektrický pohon v průmyslu
R3CEE rozcestník „Cesty elektrické energie“ - elektrárny, přenosová a distribuční soustava, transformační stanice
T4J rozcestník na téma spínače, jištění a pojistky vysokého napětí
rozcestník jištění a bezpečnost v elektrotechnice, elektricky poháněné jeřáby

jako úvod základní informace o průmyslových rozvodech - vybraná zařízení a hodnoty elektrotechnických veličin

1 uzly rozvodů - rozvodny a transformovny a jiná vybraná zařízení - elektrotechnické veličiny
2 plány a schémata průmyslových rozvodů a části rozvodů
2.1 plány a schémata průmyslových rozvodů jako celku
2.2 jištění a zálohování elektřiny
2.3 postupné členění rozvodů od vstupu ke strojům
2.4 rekonstrukce rozvodů

3. základní rozvody podle funkce
- rozvody ke strojům
- elektrické osvětlení v továrnách
RE5 rozcestník elektrické osvětlení

4uzly – uzly elektřiny v továrnách, případně soukromých domech

4uzly - podčást „malé rozvody“ - neboli propojování různých sítí v rámci jedné továrny „A“ a v rámci například soukromého domu se dvěma dodavateli elektřiny „B“

následuje společná podčást A (propojování dvou přívodů elektřiny v rámci jedmé továrny) – podčást A společná s příspěvkem Válka rozvodů Edison - Tesla / DC motor/ MVE Strž Kroměříž + ME Planá - Blog iDNES.cz

a druhá část B - dvojelektrárna - E1 veřejná + E2 soukromá - kombinovaná elektrárna a Ohmův zákon třetího stupně pro kohibitaci mezi výrobou (elektrárnou) a spotřebou, zapojení domovních rozvodů do veřejné sítě již jen v příspěvku Válka rozvodů Edison - Tesla / DC motor/ MVE Strž Kroměříž + ME Planá - Blog iDNES.cz

C. neboli 5 elektrické rozvody v cihelně Bulhary, a další cihelny

stavební rekonstrukce

S. neboli 6 stavba

S6 nároží Milady Horákové a Koliště – stavna polyfunkčního domu na místě proluky
AZ Tower a H Tower
rozcestník výškové stavby

vlastní příspěvek

Zbrojovka jako automobilka

část AZ Zbrojovka jako automobilka, traktory Zetor

Auta ze Zbrojovky, známá jako „Zetky“, byla osobní a užitková vozidla vyráběná v Československé zbrojovce Brno, a.s. v letech 1924 až 1936, mezi nejznámější patřily modely jako Z 6 "Hurvínek“, Z 9 Kadrmas, Z 5 EXPRESS a první sériově vyráběný dvoutaktní automobil Z 18. Vzniklo jich pestré spektrum modelů, které byly zaměřené na kvalitu, na tehdejší dobu pokročilé technické řešení a byly i populární pro svou „přesnost“, odvozenou od zbrojní výroby.

auto – moto Zbrojovka – tzv. Zetky: limuzína Z-6 dvouválec 732 ccm a motokolo 98 ccm

Dalším modelem byla Zetka Disk. Disk byl lidový automobil vybavený dvoutaktním motorem a jednoduchou třecí diskovou převodovkou, která dala vozidlu název. Celkem vzniklo pravděpodobně 55 vozů.

Zetka Disk

Kromě automobilů ovšem Zbrojovka také vyráběla motocykly (zjištěn obsah 125 ccm) a motokola 98 ccm - již zaniklá kategorie motorových vozidel o obsahu válce mezi 50 ccm a 100 ccm.

Kromě automobilů ovšem Zbrojovka také vyráběla motocykly (zjištěn obsah 125 ccm) a motokola 98 ccm - již zaniklá kategorie motorových vozidel o obsahu válce mezi 50 ccm a 100 ccm.

Zbrojovka vyráběla i vláčky (na hraní) pro domácí kolejiště...

Továrna v budovatelském období nesla jméno Závody Jana Švermy a jak napovídá Z v názvu nastalo jisté propojování se Závody kuličkových ložisek "ZKL" - poději Zetorem. Sortiment byl velmi široký - rozlehlost továren nemalá - byly zde například vyráběny automobily - takzvané Zetky ale také počítače.

C1 cyklistika, motorismus, automobilismus podle značek – část 4 a 5 Zbrojovka (Zetka) – včetně modelových železnic – Blog iDNES.cz

Zetor – traktory původně ze Zbrojovky, později zetoru, ZKL

traktory Zetor - výroba traktorů v Brně započala ve Zbrojovce a pokračovala v „Líšeňce“ ZKL (Zetoru)

prototyp Zetor 15 dokončen 1945, výroba začala 1948,
Zetor 25 vyráběn od r. 1949, 1952 jeho výroba přesunuta do ZKL Líšeň,
roku 1949 také představen prototyp Zetor30,
ale šel do výroby výkonnější Zetor 35 - a to až roku 1952,
od roku 1960 se vyráběl v modernizované verzi jako Zetor 50
od roku 1967 vyvíjena unifikovaná řada UR 1 s typy 2011,
3011 a 4012,
roku 1968 proběhla modernizace a traktory Zetor2511, 3511 měly již hranatější design

A ještě malá ochutnávka hlavního tématu tohoto příspěvku – což jsou rozvody v továrnách....

ZKL (Závody kuličkových ložicek) – později ZETOR – rozvody elektřiny v tovármě

ZKL Závody kuličkových ložisek – rozvod elektřiny v továrně

exAudacio

kousek nad Zetorem 49.1998403N, 16.6813367E působila kolem roku 2010 zabývající se výrobou strojírenských dílů např.pro automobilový průmysl -> strojní obrábění, strojírenská technologie klastr rozmanitých strojírenských dílů – část 2SI části strojů – Blog iDNES.cz

rozcestník Zbrojovka, Zetor a VUT Brno

podrozcestnik Zbrojovka

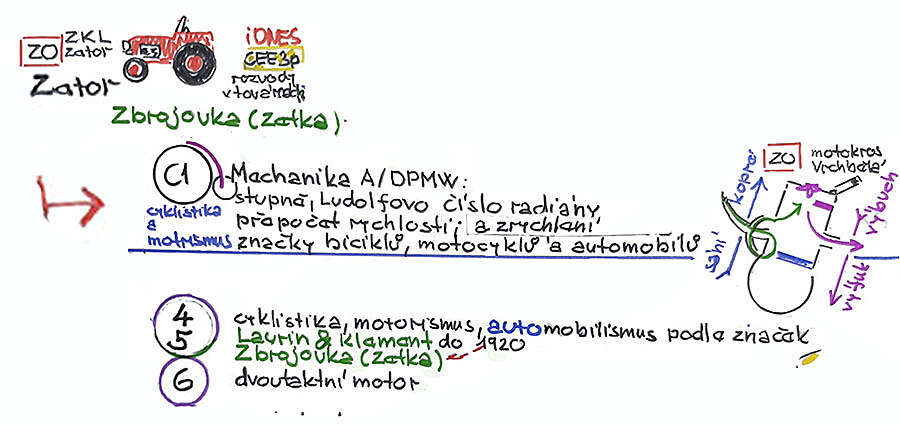

motocykly podle značek C1 Mechanika A/DPMW: stupně, Ludolfovo číslo radiány - přepočet rychlosti, značky bicyklů - Blog iDNES.cz

v uvedeném příspěvku přímo Zbrojovce věnovány části:

C1 – jízdní kola a motocykly podle značek – ZETKY – automobily a motokola ze Zbrojovky – část 4 tovární značky – Blog iDNES.cz

C1 – vláčky pro domácí kolejiště ze Zbrojovky (model širokorozchodné lokomotivy z války rozvodů) – část 5 – Blog iDNES.cz

i brněnská Zbrojovka ale vyráběla i počítače

Zbrojovka Brno – zanikleobce.cz -> V zajetí počítačů 10 – počítače ze Zbrojovky – Blog iDNES,cz

V zajetí počítačů – Atari, Sincler ZX Spektrum, Zbrojováček a „V zajetí počítačů“ úvodní skladba pro Dialog z Vesmírem skupiny Progres 2 – Blog iDNES.cz

V zajetí počítačů II - 32 bitový procesor - Blog iDNES.cz

Ac3 V zajetí počítačů 3 (matematická logika a technika, logická hradla logické funkce ) - Blog iDNES.cz

Ac odkaz na rozcestník matematika a kybernetika V zajetí počítačů, elektroniky a kybernetiky 4 - Blog iDNES.cz

„hardwarová šestka“ t (příspěvek o počítačovém hardware) V zajetí počítačů 6 "h“ - jak zprovoznit počítač technicky, telekomunikační úřad Brno - Blog iDNES.cz

„softwarová šestka“ Jak se připojit k internetu 6 "s“ - internetové účty, blogy a navigace, HTML - Blog iDNES.cz

továrna počítačových čipů v Drážďanech – Sasko: část D – továrna na počítačové čipy v Drážďanech, počítačový hardware, rozcestník integrovaný obvod – Blog iDNES.cz

podrozcestník Zetor

traktory a zemědělské stroje Zetor Mechanika DPM1 - Výkon, nebo točivý moment - proč má traktor velké zadní kolo a je pomalý? - Blog iDNES.cz

ZKL – Závody kuličkových ložisek, později Zetor – zanikleobce.cz

podrozcestník VUT Brno

VUT Brno, matematika a mechanika Matematická mechanika A0/ KFD 0 jak měří siloměr přes rychlost sílu / výpočty přes stopky - Blog iDNES.cz

Fkulta elektrotechnícká VUT Brno a rozcestník Ohmův zákon (Ohmův zákon jako matematická funkce) Co se děje kolem elektřiny 7 - Ohmův zákon (2) a matematická funkce, osciloskop, FE VUT - Blog iDNES.cz (klíčový příspěvek, aktuálně nedostupný)

Příspěvek by měl vlastně přinést zevrubnou představu, nebo představit celý tovární rozvod

rozcestník elektrický pohon v průmyslu

hlavní příspěvek pro pohon strojů v průmyslu - což bývá poměrně často třífázový asynchronní motor s kotvou nakrátko Mechanika DPM 2 - elektro MFE 5 - výkon a kruhový diagram, asynchronní motor s kotvou - Blog iDNES.cz

DPM 2 - elektro MFE 5 - výkon a kruhový diagram, asynchronní motor s kotvou - Blog iDNES.cz

R3CEE rozcestník "Cesty elektrické energie" - elektrárny, přenosová a distribuční soustava - transformační stanice

podrozcestník Cesty elektrické energie – elektrárny

černouhelná elektrárna

Elektrárna Oslavany (Cesty elektrické energie 2) – Blog iDNES.cz

hnědouhelná elektrárna

Elekrárna Ervěnice 1 a 2 u Mostecku, elkrárny Chvaletice a Počerady, elektrárna Tisová a odsíření splodin – Blog iDNES.cz

alternativní zdroje elektřiny

sluneční elektrárny
fotovoltaika
malé hydroelektrárny
tepelná čerpadla
kombinované elektrárny (vodní + větrná)
kombinované elektrárny (akumulátorová + větrná)
elektrárna na vzdušném balónu
vozidla na solární pohon

větrné elektrárny

větrné elektrárny, účinnost větrné elektrárny Co se děje kolem elektřiny 3 - Zenerova dioda proti nadměrnému odběru, větrná elektrárna, účinnost vrtule - Blog iDNES.cz

tepelné čerpadlo

domácí elektrárna 5 tepelné čerpadlo Co se děje kolem elektřiny 12 - Ohmův zákon pro zvídavé 2 a 5 - napětí a výkon baterky, tepelná čerpadla Bad Füssing Dolní Bavorsko - Blog iDNES.cz

FVE – sluneční, či fotovoltaické elektrárny

fotovoltaika a sluneční kolektory Válka rozvodů Edison - Tesla / DC motor/ MVE Strž Kroměříž / veřejná a domácí elektrárna - Blog iDNES.cz

podrozcestník Cesty elektrické energie – rozvody

Cesty elektrické energie 1 - přenosová a distribuční soustava energie - Blog iDNES.cz hlavní rozcestník pro rozvody

počátky elektrifikace v Brně Městská elektrárna v Brně,a elektrické rozvody v dobách první republiky až 1948 Cesty elektrické energie 23H - Městská elektrárna v Brně, transformovna Černovice - Blog iDNES.cz

Cesty elektrické energie 11 - rozvody a jištění v průmyslu (Zetor a Zbrojovka) - tento příspěvek

elektrické rozvody ještě doplňuje příspěvek na téma elektromagnetismus v továrnách Elektrické a magnetické pole (2) - magnetizace, elektromagnetismus (rozvody v továrnách 2) - Blog iDNES.cz současně jeden z příspěvků z cyklu elekromagnetismus

AC rozvody v průmyslu

jelikož je v průmyslu poměrně rozšířený střídavý motor (přesněji motor na proud střídavého napětí) je zde odkaz na příslušný příspěvek „AC motor“ Mechanika DPM 2 - elektrotechnika MFE 5 - výkon - moment třetího stupně, kruhový diagram - Blog iDNES.cz

RE4J1 rozcestník na téma spínače, jištění a pojistky vysokého napětí

Cesty elektrické energie 2,3" spínání transformační stanice" a  "transformační stanice", rozvodna Uranové doly Dolní Rožínka - Blog iDNES.cz

Elektřina na železnici 2 - stanice na neelektrifikované trati + spínače VN - Blog iDNES.cz

Cesty elektrické energie 5 (spínače VN) - Blog iDNES.cz

Cesty elektrické energie 6 (pojistky - rozcestník pro jištění) - Blog iDNES.cz

Cesty elektrické energie 7 (rozcestník na téma jištění a pojistky) - Blog iDNES.cz

Mechanika JB2 - Cesty elektrické energie 8 (pojistky 3 + mostové jeřáby) - Blog iDNES.czy

Cest elektrické energie 11 - rozvody a jištění  v průmyslu (tento příspěvek)

jak vypočítat velikost pojistky podle napětí zdroje a výkonu spotřebiče - o čemž by měl pojednávat

následující příspěvek Co se děje kolem elektřiny 12 - Ohmův zákon pro zvídavé 2 + 5 - jak napětí a výkon k baterce - Blog iDNES.cz



RE4J2 rozcestník jištění a bezpečnost v elektrotechnice, elektricky poháněné jeřáby

Cesty elektrické energie 11 - rozvody a jištění  v průmyslu (tento příspěvek)

Cesty elektrické energie 4 - místní a domovní rozvody elektrické energie, výtahy - Blog iDNES.cz (dimenzování a jištění rozvodů)

Mechanika JB2 - Cesty elektrické energie 8 (pojistky 3 + mostové jeřáby) - Blog iDNES.cz

vlastní příspěvek průmyslové elektrické rozvody – úvod

Cesty elektrické energie 3p - rozvody a jištění  v průmyslu – Zbrojovka a Zetor

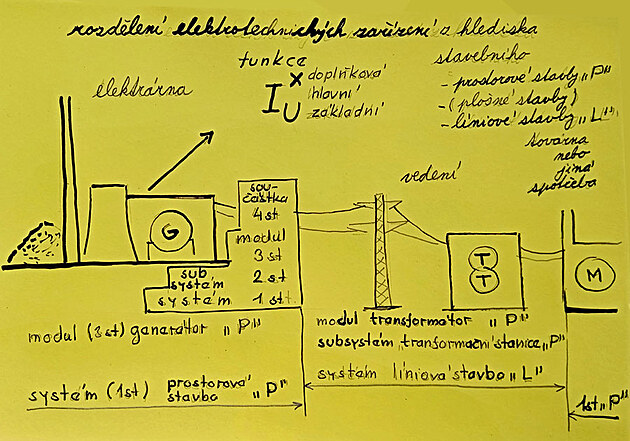

jako úvod základní informace o průmyslových rozvodech - vybraná zařízení a hodnoty elektrotechnických veličin

Hodnota velikosti napájecího napětí se velice různí v závislosti velikosti podniku - například 220 000V, 110 000V, 35 000V - nebo 10 000 voltů - dá se říci, že do továren je elektrická energie distribuována v hodnotách od velmi vysokého - po normální napětí.

Do větších továren je elektřina distribuována zpravidla z veřejné distribuční rozvodny a místo kde se pomyslně mění elektrická veřejná energie na podnikovou se nazývá centrální distribuční bod (CRC). Tímto místem je zpravidla vstupní rozvodna - nebo transformovna - tyto pojmy jsou často zaměnitelné - též by bylo možno teoreticky použít název vstupní spínací stanice - nebo vstupní elektrická stanice.

Ze vstupní rozvodny elektřina putuje do hlavní rozvodny - která se celým názvem jmenuje hlavní sestupná rozvodna (GSP) a která je hlavním článkem elektrických rozvodů v továrnách. U menších podniků může být vstupní rozvodna spojena s hlavní rozvodnou - nebo naopak - vstupních i hlavních rozvoden může být několik - což platí například pro velké hutní kombináty - které jsou zpravidla napájeny z více stran.

Hlavní rozvodna se často buduje poblíž podnikové teplárny - které bývá také doplňujícím dodavatelem elektřiny. Za hlavní rozvodnou následují další rozvodny v jednotlivých továrních  halách - například blokové rozvodny - nebo jím odpovídající vysunuté rozvodny v patrech nebo na střeše , někdy mohou být stanice zřizovány jen kvůli transformaci na nižší napětí - zpravidla co nejblíže k danému výrobnímu procesu, a pak se nazývají předsunuté transformátorovny - nebo jen transformátory. Zařízení se kterým běžný výrobní pracovník přijde do styku například při výpadku proudu se nazývá etážový rozvaděč, případně úsekový rozvaděč, které mu by například odpovídal "antoníček" u rodinných  domků nebo "rozvaděč na patře" u bytů.

distributor

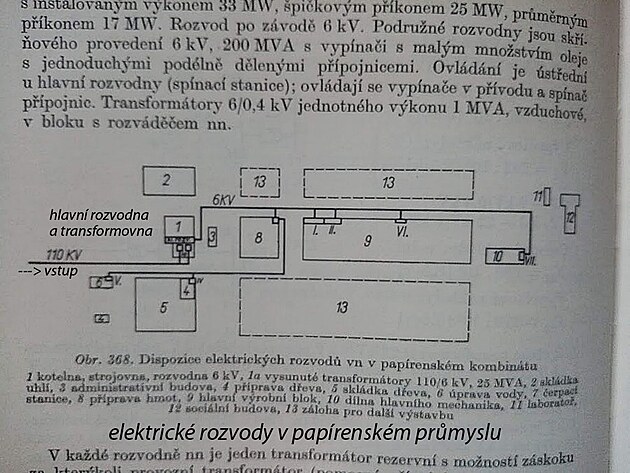

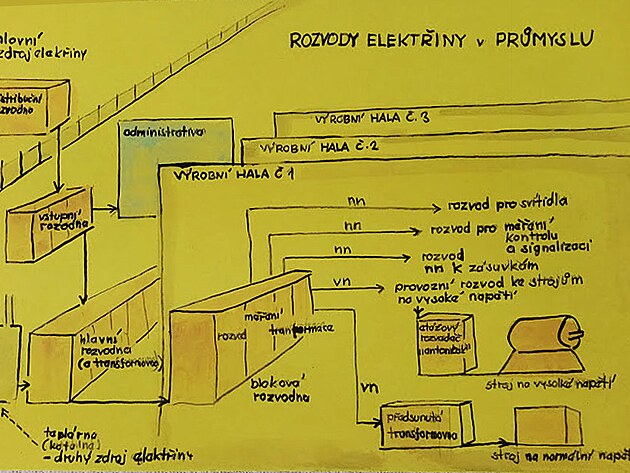

Níže vyobrazena distribuční soustava a varinata 1.rozvody v průmyslu - vstupní, hlavní rozvodna, bloková rozvodna a variantně předsunutá transformovna nebo etážový rozvaděč s koncovou rozvodnicí ke strojům a ve variantě 2 místní rozvodny s obecním rozvaděčem na který navazuje  domovní přípojka k rozvodu  a etážový měřící rozvaděč a bytová rozvodnice s pojistkovou skříň , dále pak jako variant 3 elektrická přípojka k domku čtyřžilkovým káblem s domovní přípojkou neboli antoníčkem, měřícím hlavním rozvaděčem s jištičem a bytovou rozvodnicí se samostatně jištěnými obvody ampérovámi pojistkami.

Možná ještě by bylo  záhodno zmínit vzájemné zálohován´napájení - kdy pro případ  výpadku je spotřebič napájen z více stran - a zde je nejvhodnější okružní nebo mřížkový rozvod. Úplně posledním článek v cestě proudu v továrnách by byla pojistková´skříň, například u strojů - podobně jako v bytech nad vstupními dveřmi.

podruhé - OBSAH za úvodem pro rozvody

AZ. Zbrojovka jako automobilka, traktory Zetor

rozcestník Zbrojovka, Zetor a VUT Brno
rozcestník elektrický pohon v průmyslu
rozcestník „Cesty elektrické energie“ - elektrárny, přenosová a distribuční soustava, transformační stanice
rozcestník na téma spínače, jištění a pojistky vysokého napětí
rozcestník jištění a bezpečnost v elektrotechnice, elektricky poháněné jeřáby

jako úvod základní informace o průmyslových rozvodech - vybraná zařízení a hodnoty elektrotechnických veličin

1 uzly rozvodů - rozvodny a transformovny a jiná vybraná zařízení - elektrotechnické veličiny

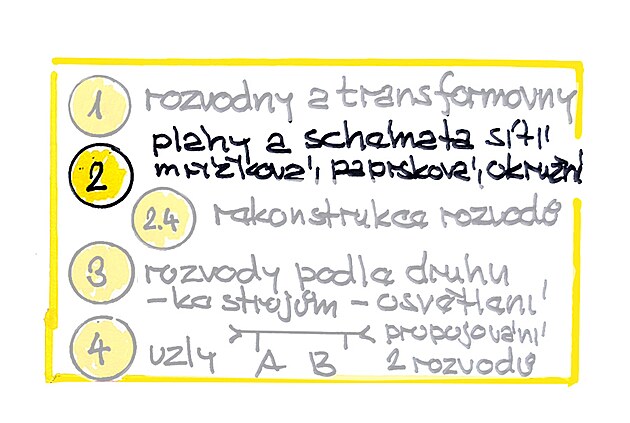

2 plány a schémata průmyslových rozvodů a části rozvodů
2.1 plány a schémata průmyslových rozvodů jako celku
2.2 jištění a zálohování elektřiny
2.3 postupné členění rozvodů od vstupu ke strojům
2.4 rekonstrukce rozvodů

3. základní rozvody podle funkce
- rozvody ke strojům
- elektrické osvětlení v továrnách
rozcestník elektrické osvětlení

4uzly – uzly elektřiny v továrnách, případně soukromých domech

4uzly - podčást „malé rozvody“ - neboli propojování různých sítí v rámci jedné továrny „A“ a v rámci například soukromého domu se dvěma dodavateli elektřiny „B“

následuje společná podčást A (propojování dvou přívodů elektřiny v rámci jedmé továrny) – podčást A společná s příspěvkem Válka rozvodů Edison - Tesla / DC motor/ MVE Strž Kroměříž + ME Planá - Blog iDNES.cz

a druhá část B - dvojelektrárna - E1 veřejná + E2 soukromá - kombinovaná elektrárna a Ohmův zákon třetího stupně pro kohibitaci mezi výrobou (elektrárnou) a spotřebou, zapojení domovních rozvodů do veřejné sítě již jen v příspěvku Válka rozvodů Edison - Tesla / DC motor/ MVE Strž Kroměříž + ME Planá - Blog iDNES.cz

C. neboli 5 elektrické rozvody v cihelně Bulhary, rozcestník cihelny

stavební rekonstrukce

S. neboli 6 stavba

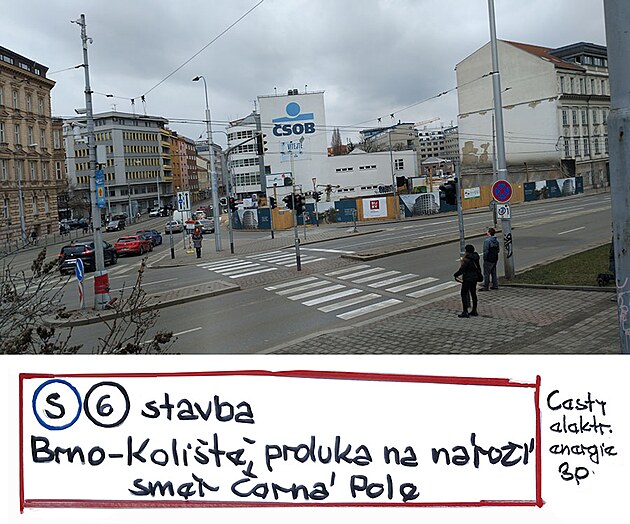

S6 nároží Milady Horákové a Koliště – stavna polyfunkčního domu na místě proluky

1 Rozvodny, transformovny, rozvaděče a transformátory

Rozvodnu možno charakterizovat jako zařízení kam je nutno elektřinu přivést, transformovat na potřebná napětí podle jednotlivých línií a to vše za využití systému spínačů  využívajícich mimo jiné i funkce matematické logiky, dále je potřeba transformovanou elektrickou energii rozvézt a všechny  linky a obvody také jistit.

,

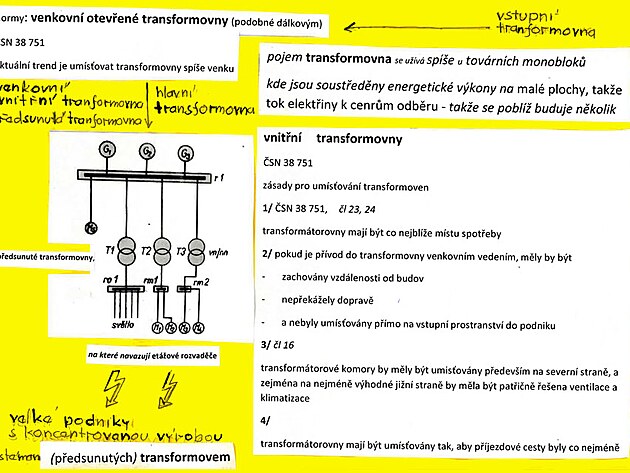

-Hlavní rozvodna (transformátrovna)

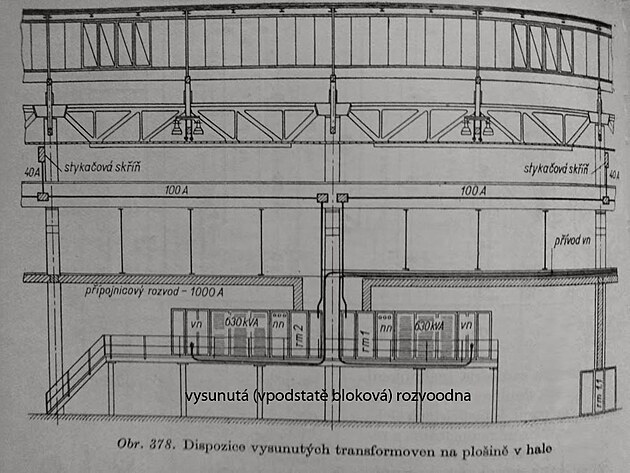

- Podružná rozvodna (Předsunutá - či vysunutá transformátorovna)

-Rozvaděč  (různá provedení)

- jako výchozí jednotka rozvodny - kterou zpravidla tvoří několik rozvaděčů

Z továrních rozvoden vystupuje několik dílčících rozvodů či okruhů (provozní rozvod: "vn" nebo "nn", rozvod pro měření, kontrolu a ovládání, rozvod pro výrobu stlačeného vzduchu,  rozvod pro akumulátorovnu atd.

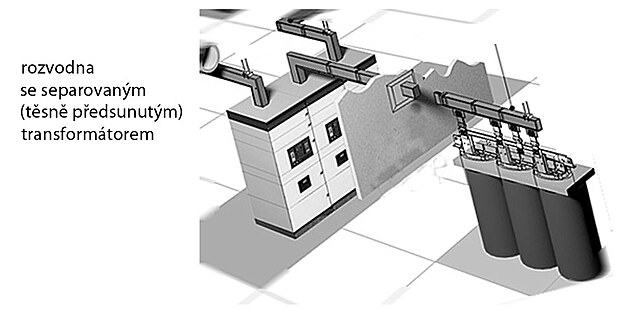

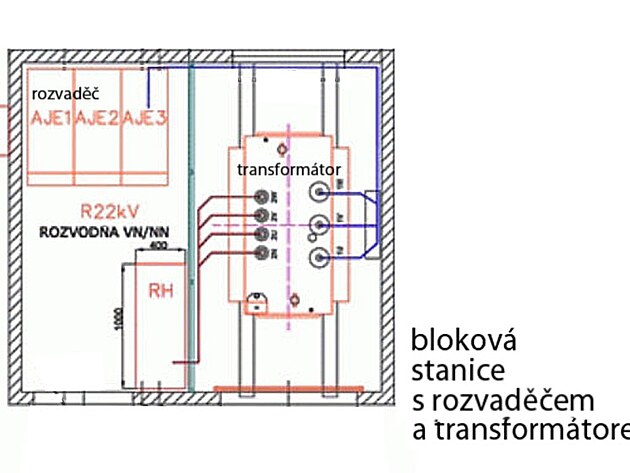

rozvodna s integrovaným a separovaným transformátorem





nevýbušný světelný rozvaděč, přepínač na nízké napětí,,,

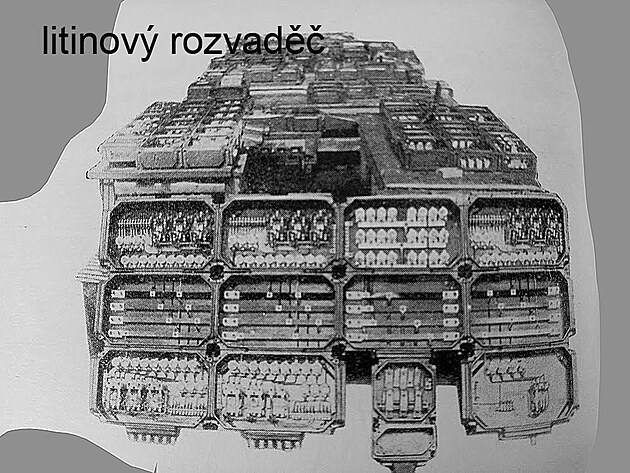

litinový rozvaděč

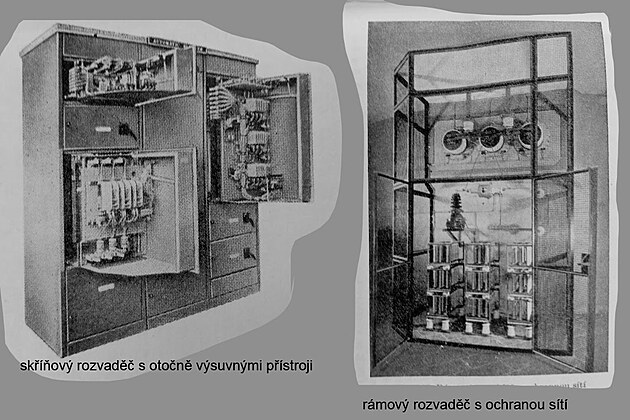

skříňový rozvaděč s otočně výsuvnými přístroji

rámový rozvaděč s ochranou sítí

...a ještě několik dalších méně známých tipů rozvaděčů i  rozveden by se našlo - zatím alespoň takto... JT



dílčí zařízení rozvoden





2 plány a schémata průmyslových rozvodů a části rozvodů

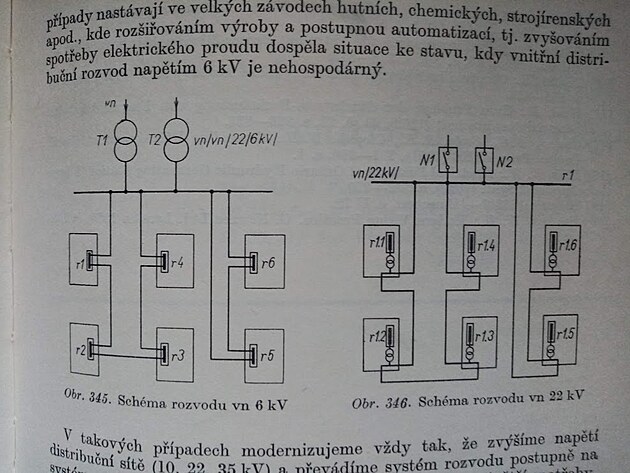

2.1 plány a schémata průmyslových rozvodů a části rozvodů - základní rozdělení

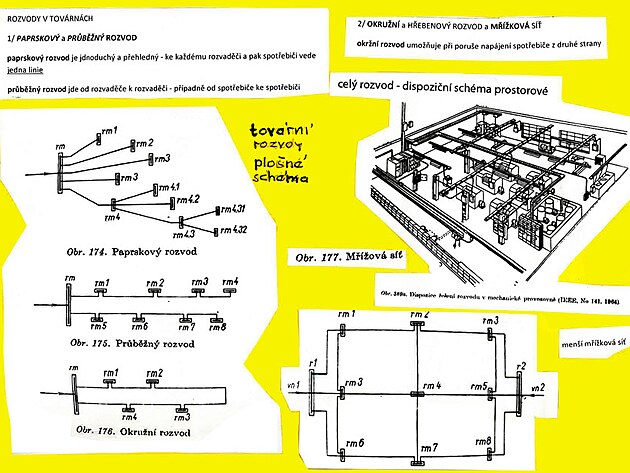

dva základní druhy (či koncepcepty) rozvodů

1/ paprskový průběžný rozvod

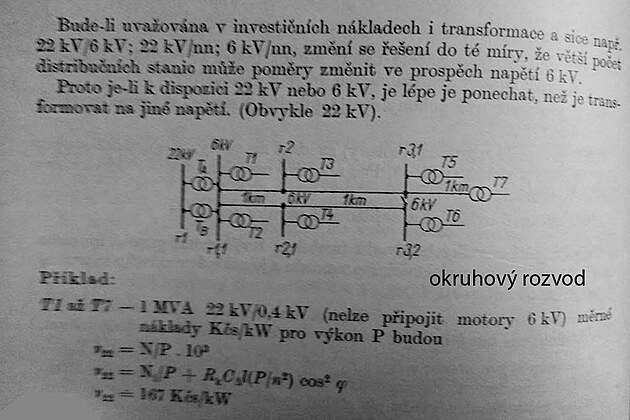

2/ okružní rozvod - jehož variantou je mřížková síť
21/ hřebenový rozvod (přechodná varianta)

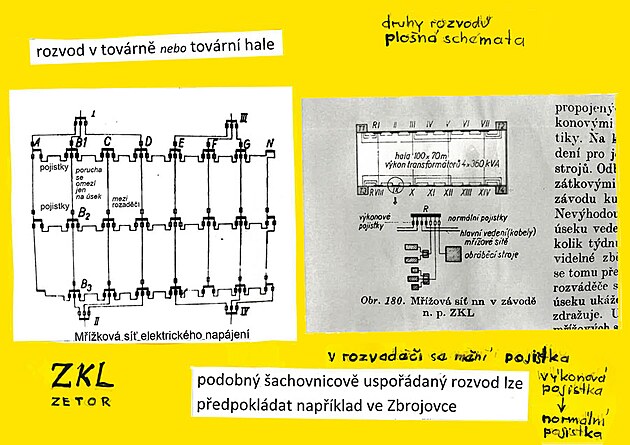

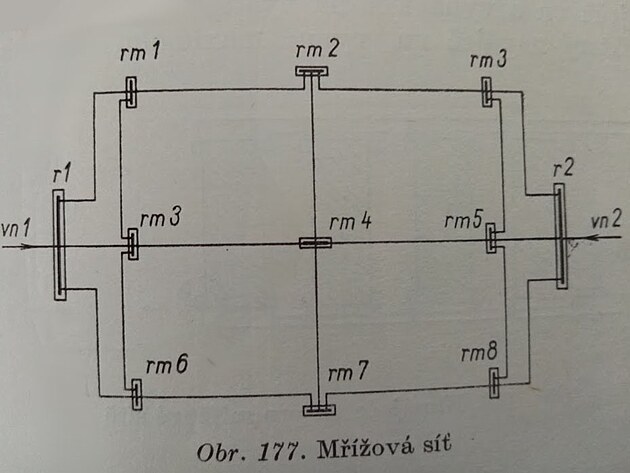

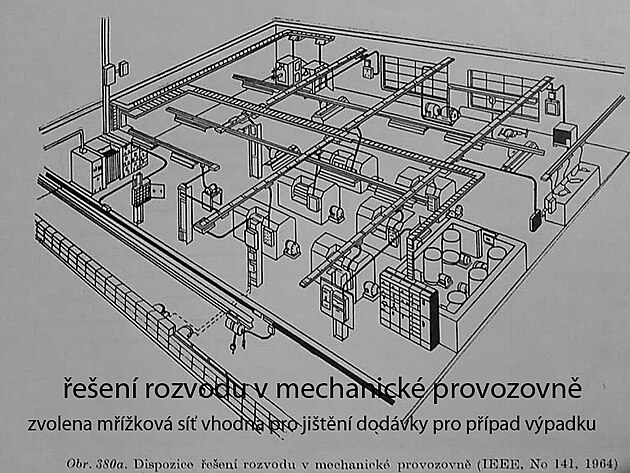

mřížkový rozvod v tovární hale ZKL (Zetoru)









rozvody se také mohou členit zda je výroba koncentrovaná nebo rozptýlená

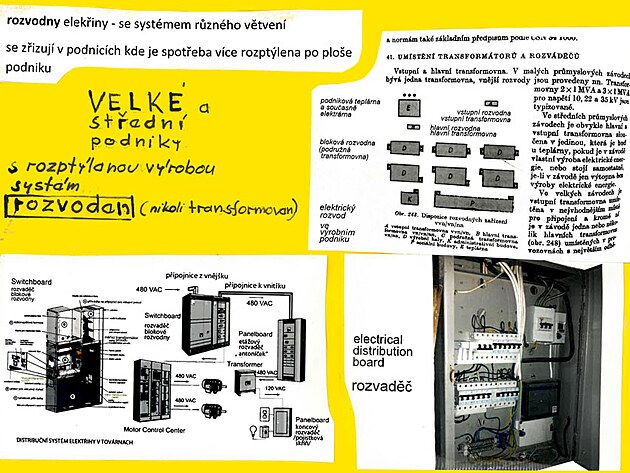

u podniků s rozptýlenou výrobou víceméně po celé ploše se spíše používá pro rozvodná zařízení označení "rozvodna" - než označení transformovna

naopak u podniků - kde je výroba koncentrovaná do několika ohnisek spotřeby - se spíše používá označení transformovna - konkrétně předsunutá transformovna - která se zřizuje poblíž právě u místa zvýšeného odběru

2.2 zálohování a jištění rozvodů v průmyslu

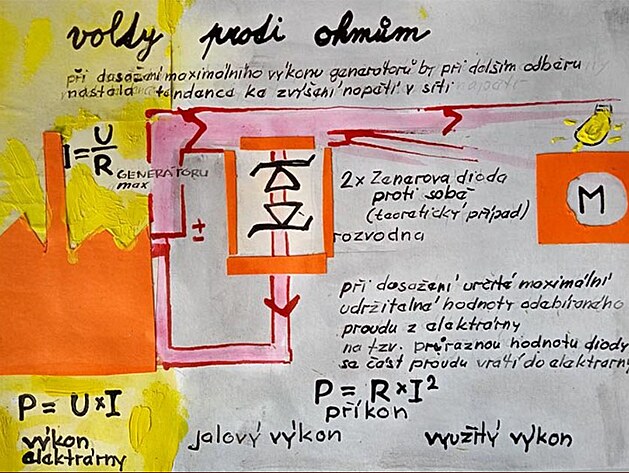

před jištěním v průmyslu ovšem krátce k jištění přímo v elektrárně  proti přetížení ( u vysokého napětí se ovšem nepoužívá Zenerova dioda - součástka je spíš záležitostí elektroniky  tedy slaboproudu)

a již

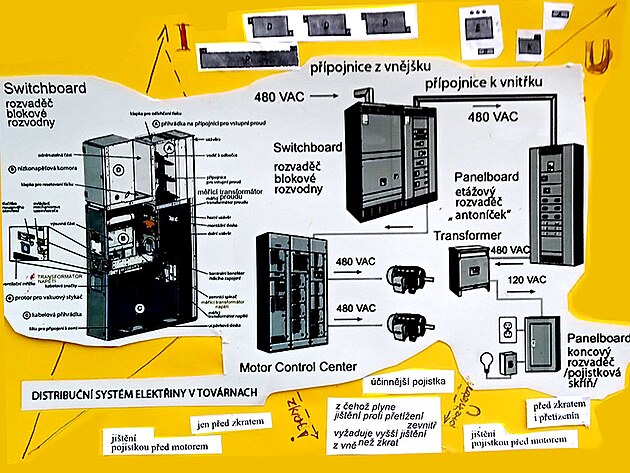

distribuční rozvody elektřiny v továrnách a jejich jištění

a to jištění

- jednak proti nadproudu

- jednak proti předpětí

Jištění elektrických obvodů je v zásadě dvojí ... jednak proti zvýšenému proudu a dále proti zvýšenému napětí.

Pojistky a bleskojistky

A) pojistky = pojistky proti nadproudu chrání elektrický obvod před náhlým zvýšením proudu
(základem pojistky je pojistková patrona - která se při nadproudu aktivuje a pojistka vypne obvod)
B) pojistky proti předpětí chrání elektrický obvod před náhlým zvýšením napětí
     například bleskojistky svádí k zemi atmosférický výboj doprovázený vlnou napětí
(beskojistkami se zpravidla chrání jen vnější vedení a k němu připojené stroje)

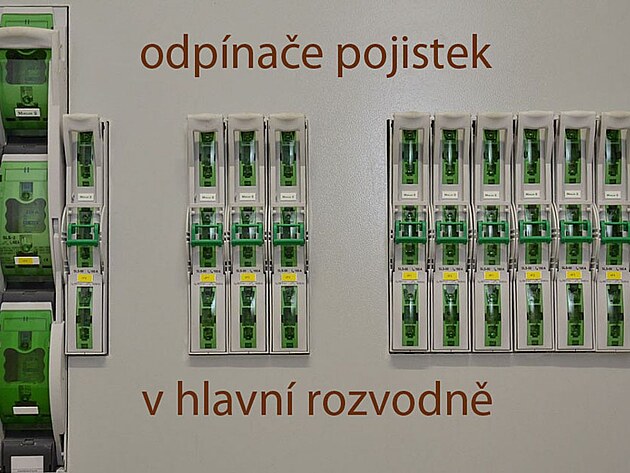

podrobněji A) pojistky a jističe proti nadproudu

Podobnou funkci jako pojistky může plnit i jistič - nejedná se v zásadě o nic jiného, jenom je to součástka poněkud stabilnější, často je v sérii předřazována před pojistky jako další, celkovější jištění rozvodů.

Pojistky vlastně tvoří překážku (něco jako nejužší místo ve vedení pro proud) a jsou ještě například schopny propustit ustálený zkratový proud při rozběhu motoru.

Jako běžný spotřebitel se s pojistkami nejčastěji setkávám ve skříňce nad vstupem, nebo když vypadne celý bytový rozvod tak je třeba zapnout jistič na chodbě - tedy elekroměrný etážový rozvaděč, u rodinných domků elektroměrný hlavní rozvaděč - zvaný "Antoníček", někdy může vypadnout i další jistič v připojovacím rozvaděči - nijak zásadně situace je v průmyslu, jenom rozvaděčů a rozvoden je podstatně více za sebou.

pokud se rozvod

větví - napětí zůstává stejné, ale proud se snižuje

malá odbočka k zobrazování

(proud a napětí se zobrazují v kartézských souřadnicích XY na poněkud jiných místech)

zobrazováním či průmětem různých veličin do kartézských souřadnic XY by se měly zabývat zejména následující příspěvky

Vlak a mechanika integrálních a diferenciálních počtů - rozcestník pro mechaniku pohybu - Blog iDNES.cz

Co se děje kolem elektřiny 7 - Ohmův zákon pro zapojený obvod - funkce a integrál - Blog iDNES.cz

a zpět na téma jištění

..

2.22 zálohování a jištění rozvodů z vícezdrojovým napájením

pro zálohované napájení s více zdrojů je vhodný především okružní a mřížkový rozvod

2.2s zálohování a jištění rozvodů před stroji

distribuční rozvody elektřiny v továrnách

a to jištění před stroji

- jednak proti nadproudu

- jednak proti předpětí

2.3 postupné členění elektrických rozvodu od vstupu ke strojům a zařízení pro úpravu elektrotechnických veličin



rozvody na patře



2.4 rekonstrukce rozvodů v továrně

kam dál?

jelikož je v průmyslu poměrně rozšířený střídavý motor (přesněji motor na proud střídavého napětí) je zde odkaz na příslušný příspěvek "AC motor" Mechanika DPM 2 - elektrotechnika MFE 5 - výkon - moment třetího stupně, kruhový diagram - Blog iDNES.cz

3. základní rozvody podle funkce
- rozvody ke strojům
- elektrické rozvody v továrnách
rozcestník elektrické osvětlení



Rozvody ke strojům

a ještě trochu světla...

Rozvody světel v továrnách

Osvětlení v továrnách a veřejné pouliční osvětlení – výbojky

Do továrních a pouličních lamp zpravidla nejsou instalovány žárovky
ale
výbojky...

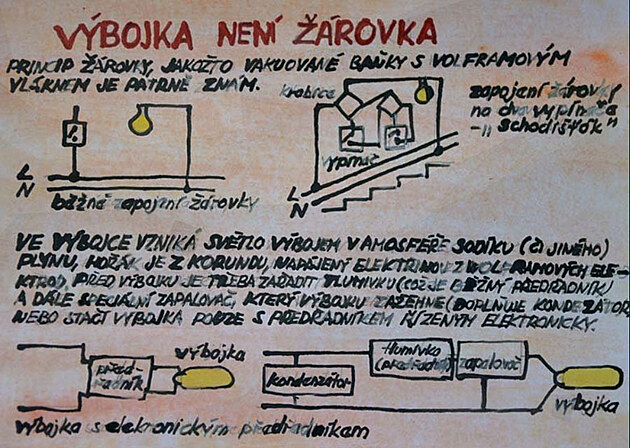

Výbojka není žárovka
Ve výbojce vzniká světlo v atmosféře sodíku (či jiného) plynu, hořák je s korunou (?)napáený elektřinou z wolframových elektrod před výbojku je třeba zařadit tlumivku (což je běžný předřadník) a dále speciální zapalovač, který výbojku zažehne (doplňuje kondenzátor - nebo stačí výboka pouze s předřadníkem řízeným elektroniky).

Ve výbojkách je lépe využita elektrická energie než v klasických žárovkách. Výbojky mají při stejném příkonu třikrát větší výkon než klasické žárovky.

Výbojky mohou být například sodíkové nebo rtuťové...

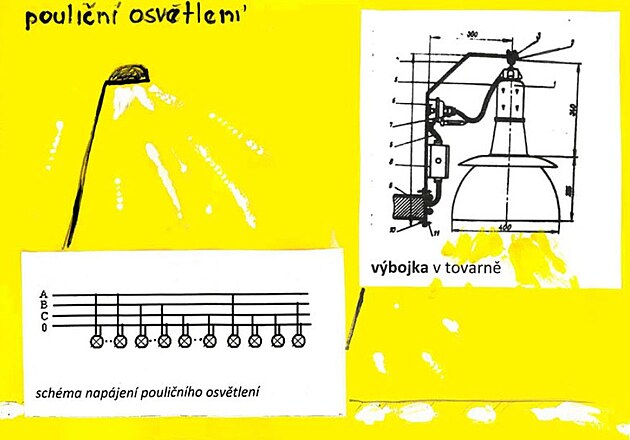

schéma zapojení pouličního osvětlení výbojek do rozvodů na třífázový proud vychází ze zásady, že žárovky jsou zapojeny na jednu jenom na jedno fázi a nulák - například na fázi L1 mohou být zapojeny dvě lampy s výbojkami za sebou, několik dalších svítilen na fázi L2 a tak dále...

RE5 rozcestník elektrické osvětlení (k bývalému Osram Holešovice a Hasscom Brno-Slatina)

exHasscom Brno Slatina, světelné zdroje Průmysl Šlapanice a Slatina u Brna – RE5 bývalý Hasscom velkobchod se světelnými zdroji – Blog iDNES.cz

OSRAM Holešovice Lokomotivy stejnosměrné trakce E 144 ve stanici Praha-Bubny, část 5.1 firma Osram, část 5.2 od klasické žárovky po úspornou zářivku, část 5.3 výbojky – Blog iDNES.cz

osvětlení "XL" elektrické rozvody v továrnách Cesty elektrické energie 3p - rozvody a jištění v průmyslu (Zetor a Zbrojovka), výbojky do továren a pro pouliční osvětlení - tento příspěvek

osvětlení 1 firma Křižík Karlín Akumulace el. energie 1 - autobaterie a elektromobil, nabíjecí dům, firma Křižík Karlín - Blog iDNES.cz Křižíkova oblouková lampa a autobaterie, halogenová žárovka

osvětlení 5 speciální žárovky (hrušková žárovka, žárovka proti hmyzu) Cesty energie 5 - místní rozvody, el. mag, indukce, ekologie, elektro v bytě a na cestách V1 s Hasscomem na víně u Břeclavi, žárovky proti hmyzu - Blog iDNES.cz

část 4uzly

část uzly elektřiny v továrnách

4uzly/ podčást A  Malé rozvody a metodika tvorby (projekce) elektrických obvodů a jejich propojování v rámci jedné továrny

Téma  "malé rozvody" - tedy například při propojování  dvou, či více rozvodů v továrně  - nebo veřejných rozvodů elektřiny - a domácí elektrárny - tedy téma dvou - či více rozvodů například rozvíjí příspěvek  Válka rozvodů Edison - Tesla / DC motor/ MVE Strž Kroměříž + ME Planá - Blog iDNES.cz

část 3uzly/ podčást A  Malé rozvody a metodika tvorby (projekce) elektrických obvodů - pokračování

část 3uzly/ podčást A 1. POZNÁMKA NA ÚVOD

Malá poznámka k názvu zejména ve vztahu k příspěvkům z dřívějška - celý název by měl znít Cesty elektrické energie 12 (především silnoproud) a Co se děje kolem elektřiny 12 (rozvody o normálním napětí).

K pojmenování malé rozvody - zde se jedná spíš o části rozvodů - kdy je v pozornosti několik spotřebičů - například dva paralelně zapojené zapojené transformátory - nikoliv rozvod jako celek - místo malé rozvody by tedy mohlo být použito například pojmenování části rozvodů.

část 4uzly/ podčást A 2. POZNÁMKA NA ÚVOD  rozdělení malých rozvodů

rozdělení malých rozvodů (nebo části rozvodů) z hlediska účelu nebo metodiky jak jsou tyto elektrické obvody vytvářeny

"A1" - teoretické porovnání dvou různých zapojení jednoho spotřebiče

"A2"  praktické souběžné zapojení dvou - či více spotřebičů (např dva transformátory)

"A3" "malé rozvody" vytvořené vyčleněním z celého rozvodu   kdy je zkoumána pouze část obvodu

"A23" "malé rozvody" vytvořené vyčleněním z celého rozvodu   kdy je zkoumána pouze omazená  část obvodu - že schémata připomínají spíš částečné rozvody vytvořené seskupením přístrojů jako u šasy 2

část 4uzlyú podčást A  Malé rozvody a metodika tvorby (projekce) elektrických obvodů - pokračování

VÝPISKY na téma malé rozvody - metodika tvorby elektrických obvodů z knihy "elektrotechnika XIII"

V následujících ilustracích by mělo jít výběr z knihy na dané téma. V podstatě jde o prosévaní knihy a zachytávání příspěvků k tématu.

Pro názornost jsou zmíněny i kapitoly které se tématu netýkají.

Tak např.

A oddíl B

kapitola 10 - kabely a vodiče o "malých obvodech" není zmínka

kapitola 11 "přístroje vysokého napětí" - zde jsou teoreticky porovnány různé zapojení přistrojů (v tomto konkrétním případě jističů VN) - pro zachycení informací na téma malé rozvody je zde šasy "1" - teoretické porovnání dvou různých zapojení jednoho spotřebiče  označené fialovým obdélníkem zatímco výsledek by měl být označenoranžovým kroužkem.

kapitola 16 - paralelní zapojení transformátorů - což by odpovídalošasy 2  praktické souběžné zapojení dvou - či více spotřebičů

A oddíl D provedení a modernizace rozvodu

kapitola 46 - Zásady modernizace a rekonstrukce

zde se zase uplatnilo šasy "3" "malé rozvody (části rozvodů) " vytvořené vyčleněním z celého rozvodu

dále pak výběr z knihy bez komentáře

a ještě jednou rozdělení části „4 uzly“ – podčásti A „malé rozvody“

4uzly / podčást A... označení zde v příspěvku/ B,E kapitoly z literatury

4uzly / podčást A1"B1" - teoretické porovnání dvou různých zapojení jednoho spotřebiče

4uzly/ podčást A2"B2"  praktické souběžné zapojení dvou - či více spotřebičů (např dva transformátory)

4uzly / podčást A3"E3" "malé rozvody" vytvořené vyčleněním z celého rozvodu   kdy je zkoumána pouze část obvodu

4uzly / podčást A23  "E23"  "malé rozvody" vytvořené vyčleněním z celého rozvodu   kdy je zkoumána pouze omazená  část obvodu - že schémata připomínají spíš částečné rozvody vytvořené seskupením přístrojů jako u šasy 2

písmena B, E jsou jen z názvů dílů knihy - a nemají jiný rozlišovací význam

část 4uzly – podčást A4 MALÉ OBVODY (části rozvodů) 1 - teoretické porovnání dvou modelů

zde je varanta jedna - pouze teoretické porovnání dvou zapojení - schéma ovšem připomíná dva reálně - tedy paralelně zapojené přístroje

část 4uzly – podčást A4(2)  MALÉ OBVODY (části rozvodů) 2 - několik souběžně prakticky zapojených přístrojů

zde varianta dvě  schéma dvou reálně zapojených transformátorů

část 4uzly – A4(3)  MALÉ OBVODY (části rozvodů) 3 vytvořené vyčleněním z celého obvodu

Zde by měla být varianta tři - tedy schémata vytvořená vyčleněním z celého obvodu - například při rekonstrukci části rozvodu. Dále by zde mohla být i přechodná varianta "tři  dva" vytvořené sice vyčleněním z celého obvodu  ale připomínající spíše zapojení dvou přístrojů.  Zatím alespoň trochu teorie pro vytváření obvodů.

Závodní rozvody je vlastně možno konstruovat podle dvou východisek

1 jsou známy objemy výroby

2 jsou známy výkony strojů

dále pak základní půdorysná schémata rozvodů - která ovšem pro výpočet mají pouze orientační význam - plus sestava transformátorů, třeba v rámci tohoto rozvodu - což je vlastně ukázka šasy  E23 - tedy malého rozvodu  či části rozvody  vytvořeného vyčleněním z celého rozvodu - ovšem připomínající spíš část rozvodu vytvořenou seskupením přístrojů

zatím alespoň ukázka rekonstrukce jednoho rozvodu

A ještě jednou úvodní rozdělení v ilustraci.

část 4uzly podčást A  Malé rozvody a metodika tvorby (projekce) elektrických obvodů - konec

část 4uzly podčást B (zamýšlená jako pokračování) – tedy propojování soukromého a veřejné zdroje elektřiny v příspěvku...

dvojelektrárna - E1 veřejná + E2 soukromá - kombinovaná elektrárna a Ohmův zákon třetího stupně pro kohibitaci mezi výrobou (elektrárnou) a spotřebou, zapojení domovních rozvodů do veřejné sítě již jen v příspěvku Válka rozvodů Edison - Tesla / DC motor/ MVE Strž Kroměříž + ME Planá - Blog iDNES.cz

třetí OBSAH před závěrečnými cihelnami 5 a stavbou 6

AZ. Zbrojovka jako automobilka, traktory Zetor

rozcestník Zbrojovka, Zetor a VUT Brno
rozcestník elektrický pohon v průmyslu
rozcestník „Cesty elektrické energie“ - elektrárny, přenosová a distribuční soustava, transformační stanice
rozcestník na téma spínače, jištění a pojistky vysokého napětí
rozcestník jištění a bezpečnost v elektrotechnice, elektricky poháněné jeřáby

jako úvod základní informace o průmyslových rozvodech - vybraná zařízení a hodnoty elektrotechnických veličin

1 uzly rozvodů - rozvodny a transformovny a jiná vybraná zařízení - elektrotechnické veličiny
2 plány a schémata průmyslových rozvodů a části rozvodů
2.1 plány a schémata průmyslových rozvodů jako celku
2.2 jištění a zálohování elektřiny
2.3 postupné členění rozvodů od vstupu ke strojům
2.4 rekonstrukce rozvodů

3. základní rozvody podle funkce
- rozvody ke strojům
- elektrické osvětlení v továrnách
rozcestník elektrické osvětlení

4uzly – uzly elektřiny v továrnách, případně soukromých domech

4uzly - podčást „malé rozvody“ - neboli propojování různých sítí v rámci jedné továrny „A“ a v rámci například soukromého domu se dvěma dodavateli elektřiny „B“

následuje společná podčást A (propojování dvou přívodů elektřiny v rámci jedmé továrny) – podčást A společná s příspěvkem Válka rozvodů Edison - Tesla / DC motor/ MVE Strž Kroměříž + ME Planá - Blog iDNES.cz

a druhá část B - dvojelektrárna - E1 veřejná + E2 soukromá - kombinovaná elektrárna a Ohmův zákon třetího stupně pro kohibitaci mezi výrobou (elektrárnou) a spotřebou, zapojení domovních rozvodů do veřejné sítě již jen v příspěvku Válka rozvodů Edison - Tesla / DC motor/ MVE Strž Kroměříž + ME Planá - Blog iDNES.cz

C. neboli 5 elektrické rozvody v cihelně Bulhary, rozcestník cihelny

stavební rekonstrukce

S. neboli 6 stavba

S6 nároží Milady Horákové a Koliště – stavna polyfunkčního domu na místě proluky

část C elektrický rozvod do cihelny Bulhary, rozcestník cihelny

elektrický rozvod do Langerovy cihelny Bulhary

jenom stručný fragment
elektrické vedení s transformátorem
elektrický motor a ořezávač

obec Bulhary – Langerova cihelna a další cihelny

LANGEROVA CIHELNA
cihelna Antona Folka 1908
Langerova cihelna Bulhary novostavba a modernizace
elektrické rozvody v cihelně:
elektrické vedení s transformátorem
elektrický motor – ořezávač
lis válce – podavač
polní dráha s vozíkem na hlínu
korečkové rypadlo
oprava pece – násypné kanálky s poklopy
po roce 1945 v národní správě
1958 ukončena výroba
1967 pokus o obnovu výroby
1975 odstřel komína

Fischerova cihelna

Fischerova cihelna (kresba)

Fischerova (Falkensteinerova) cihelna. Cihelna se nacházela za augustiniánským klášterem mezi ulicemi Úvoz, Tvrdého, Trýbova ulice.

rozcestník cihelny

Langerova cihelna Bulhary na stránce zanikleobce.cz + album cihelen na FCB

rekonstrukce modlitebny Církve bratrské – část 3 stavba, elektro, svařování – signály.cz

část S – stavba

prostorové stavby – továrny, elektrárny a např. transformační stanice
plošné stavby – parkoviště
líniové stavby – rozvody

stavba prostorová, plošná a líniová

S6 nároží Milady Horákové a Koliště – stavna polyfunkčního domu na místě proluky

Nároží Koliště a Milady Horákové (původně Francouzské, do roku 1990 třídy Říjnové revoluce) nejvytrvaleji vzdorující proluka v Brně čekala od toku 1935. Proluka vznikala tedy již v roce 1935 demolicí starší zástavby - nikoliv až během války - i když okolí bylo vystaveno náletům a je možné, že se dotyčné události i na nárožní proluce.

Návrh zástavby existoval už v roce 1935 — tehdy od Otta Eislera.Eisler byl jednou z klíčových postav brněnského funkcionalismu — jeho vila ve Štefánikově nebo rodinný dům v Čápkově jsou stále ceněné stavby.

Otto Eisler, židovského původu, válečné roky ztrávil v emigraci. Do Brna se sice vrátil, ale jeho další zastavovací plán pro toto nároží zůstal na papíře.

Poúnorový režim stavební místo nechal ladem.

Kolem roku 1980 přeci jen nastala jistá změna. Oprýskané štíty budov dostaly novou omítku s velkoplošnou reklamou - vytvořila se tak jakási brána do obvodu Brno 3, obvodu - který začínal u tehdejších Sadů osvobození - jak se nazývalo Koliště a pokračoval až do Soběšic.

Jak situace vypadala v roce 1980 až 1990? Přeci jen trochu jinak - na jedné straně byla rozsáhlejší - jakoby sahala až k ulici Příční - a na druhé straně přeci jen trochu víc zastavěná. Poměrně přímo blízko křižovatky bylo torzo činžovního domu - snad nádvorní trakt úplně původního činžovního domu - který byl zcela vybydlen a bez oken.

1990: těsně před začátkem nového tisíciletí se proluka ve směru od Příční poněkud zkrátila - neboť zde byla postavena zcela nová budova - Československá obchodní banka.

V září 2006 byla budova banky z urbanistického hlediska podrobně posuzována a dokumentována. Bezprostředně na ni totiž navázal sousední stavební pozemek na nároží - polyfunkčního domu, později změněný na hotel. V roce 2006 zpracován numerický model proudění podzemní vody, aby se ověřil budoucí vliv na základy budovy ČSOB.

2009 projekt hotelu s polyfunkčním domem na nároží dostal stavební povolení. Podle plánů zahrnul i lávku, která povede z třídy Kapitána Jaroše skrz budovu až k parku pod Janáčkovým divadlem, dostal prestižní ocenění Grand Prix architektů 2009, nicméně ke stavbě nedošlo.

2011 bylo strženo torzo činžovního domu na nároží

2025 začala stavba Landmark Office Building podle projektu ateliéru A53. Stavba, kolaudace je plánována na léto 2027.

AZ Tower a H Tower

AZ Tower: výška: 111 metrů (včetně ocelové konstrukce na vrcholu).Podlaží: 30 nadzemních a 2 podzemní podlaží.Lokalita: Ulice Pražákova, Štýřické nábřeží, Brno-střed.

H Tower

AZ Tower a H Tower vizualizace upravená z novin

Novou výškovou budovou typu mrakodrap, co je v plánu v těsné blízkosti AZ Toweru v brněnských Štýřicích, je H Tower. Tato budova by se měla se svou plánovanou výškou 144 metrů a 37 nadzemními podlažími stát novou nejvyšší budovou České republiky, čímž překoná o 33metrů stávající AZ Tower vysoký 111 metrů.

rozcestník výškové stavby
AZ Tower, H Tower (tento příspěvek)
Na konečné v Řečkovicích – část 6 rychlá tramvaj v Brně, část 8 Frankfurt am Main – Blog iDNES.cz
vs
vs
