Vyzváněcí obvod TESLA MA 6520, Tesla Rožnov (Haló, haló 2,5)

Integrovaný obvod MA6520, je v podstatě vyzváněcí obvod - který je určen pro pro telefony TESLA - ale lze využít třeba pro jakoukoliv signalizaci - například elektrický zvonek.

R1 rozcestník závody Tesla a sdělovací technika



Tesla Brno a Metra Blansko Co se děje kolem elektřiny 4 - osciloskop a brněnská Tesla - Blog iDNES.cz

Tesla Rožnov, kde se například vyráběly televizory  Vyzváněcí obvod TESLA MA 6520 (tento příspěvek)

Tesla Rožnov V zajetí počítačů 3 (matematická logika a technika, logická hradla logické funkce ) - Blog iDNES.cz

poměrně známá byla Tesla Holešovice - světelným zdrojům je věnována závěrečná část příspěvku Lokomotivy stejnosměrné trakce E 144.0 a E 144.1 - stanice Choceň a Praha - Bubny - Blog iDNES.cz

v pražských Holešovicích se také odehrávaly epizody  Boříkových lapálií, o čemž pojednává příspěvek Boříkova parta versus Zátoráci - Blog iDNES.cz, zároveń rozcestník Praha podle čtvrtí...

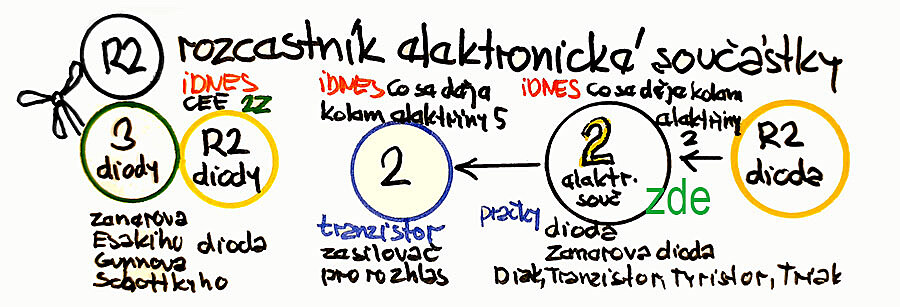

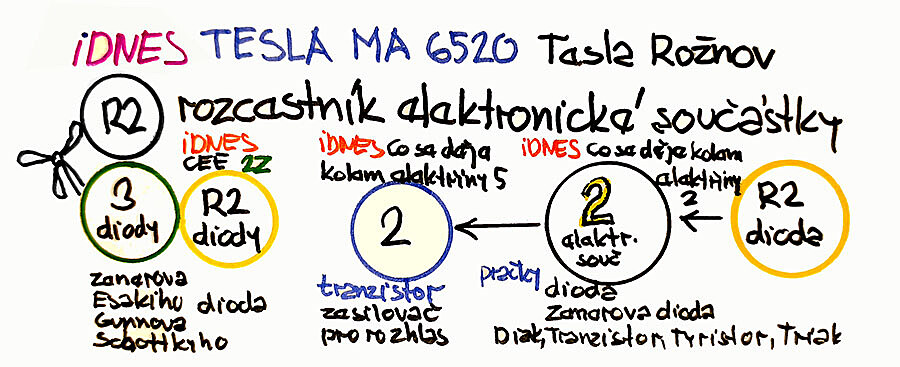

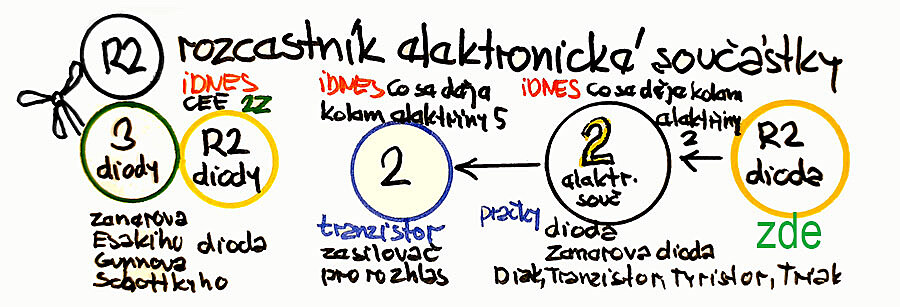

R2 rozcestník elektronické součástky

úvodní příspěvek Co se děje kolem elektřiny 16 - cívka, kondenzátor - předbíhání, zpožďování proudu, napětí - Blog iDNES.cz

Co se děje kolem elektřiny 1 AC, DC proud - rozcestník na téma elektro spotřebiče - Blog iDNES.cz

Přímo v tomto příspěvku elektronické součástky pojednávány nejsou – zde je jen vstupní příspěvek pro elektroniku – elektronické součástky jsou pojednávány v odkazovaných příspěvcích.

Elektronické součástky - například dioda, tranzistor, tyristor, triak, diak...

Dioda, Zenerova dioda je příklad diody, která je zapojována v opačném - tedy závěrném směru, tranzistor je součástka podobná diodě - má však navíc jeden kontakt - tedy celkem tři - z nichž jeden právě slouží jako regulační brána - tzv. báze.

Dioda není na střídavý ani stejnosměrný proud, ale používá se k přeměně střídavého (AC) na stejnosměrný (DC). Funguje jako jednosměrný ventil, který propouští proud pouze jedním směrem (z anody na katodu) a blokuje jej v opačném.

Tranzistor může pracovat s stejnosměrným i střídavým proudem, ale jeho hlavní princip je založen na ovládání stejnosměrným proudem. Je to součástka, která dokáže buď zesilovat, nebo spínat (přerušovat) proud. Tranzistor umožňuje ovládat velký proud malým vstupním proudem nebo napětím.

Základní princip: Tranzistor ovládá stejnosměrný proud (například v kolektorovém obvodu) proudem přivedeným do báze, který je také stejnosměrný.

Triak je součástka pro střídavý proud (AC), který dokáže spínat proud v obou směrech, což je ideální pro řízení výkonu střídavých spotřebičů. Funguje podobně jako dva antiparalelně zapojené tyristory a po spuštění řídicím pulzem propouští proud v obou půlperiodách střídavého napětí.

Princip fungování: Triak umožňuje řídit proud střídavého napětí v obou směrech. Je to v podstatě obousměrný spínač.

Aplikace: Používá se pro regulaci výkonu v nízkovýkonových spotřebičích, jako jsou stmívače světel, regulace otáček vrtaček nebo vysavačů.

Diak, další elektronická součástka... Někdy je diak nazýván jako „dioda pro střídavý proud“ - což je MÝLKA! Diak je dioda pro obousměrný (střídavý proud vytvořený ze stejnosměrného proudu, přesněji elektrického proudu o stejnosměrném napětí) proud - který obvodem může procházet například právě při změně směru otáček.

navigace: do leva (Co se děje kolem elektřiny 2, pračky) z prava

Elektronické součástky – dioda, tranzistor, tiristor, triak, diak (část 2) – dále například pračky – Blog iDNES.cz

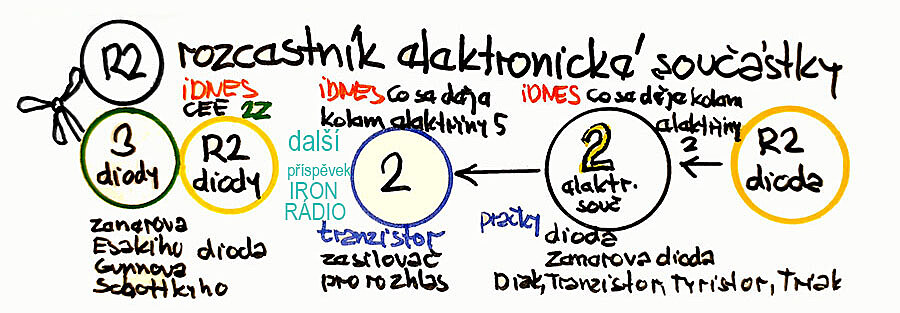

Elektronické součástky, firma Iron rádio Brno, součástka tranzistor – Blog iDNES.cz

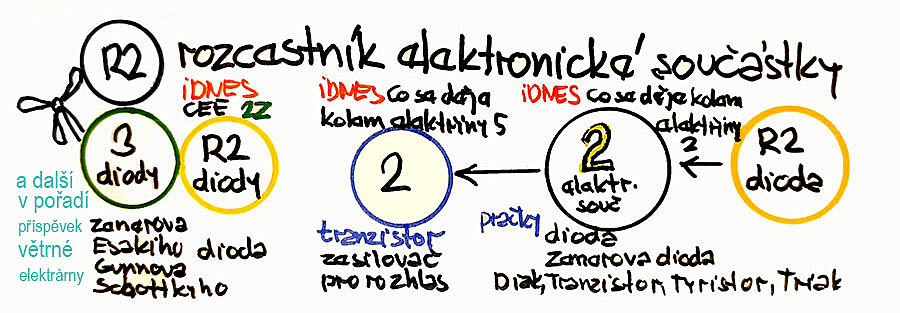

součástky diody by rovněž měly být pojednány u větrných elektráren Východní Frísko Cesty elektrické energie 2Z – větrné elektrárny Východní Frísko – část 3 "diody“ – Blog iDNES.cz

R3 cyklus na téma telefony a telefonování "Haló, haló"

Haló, haló 1 - telefon elektromechanický, elektronický, bezšňůrový, mobilofon, MNT - Blog iDNES.cz

Haló, haló 2 (smartphone) - Blog iDNES.cz

Haló, haló 2,5 Vyzváněcí obvod TESLA MA 6520 (tento příspěvek)

Haló haló 3 Jak se připojit k internetu 12- tarify, aplikace, telefon místo počítače - Blog iDNES.cz

Na cestu s telefonní mapou - Haló, haló 4 - Blog iDNES.cz

Haló, haló 4 Na cestu s telefonní mapou - Haló, haló 4 - Blog iDNES.cz

Haló, haló 6 V zajetí počítačů 6 "h" - jak zprovoznit počítač technicky, telekomunikační úřad Brno, druhy signálu, satelitní přenos internetu - Blog iDNES.cz

Haló, haló Brno 11 3 x o kouzelném sluchátku (výběr z článku ABC 1986 r.30/č 12) Telefonní síť ve světě roku 1986 V zajetí počítačů 6 "h" - jak zprovoznit počítač technicky, telekomunikační úřad Brno - Blog iDNES.cz

Vyzváněcí obvod je pouze jeden z více uzavřených obvodů v telefonech - dalšími obvody jsou například návěstní - či vyzváněcí.

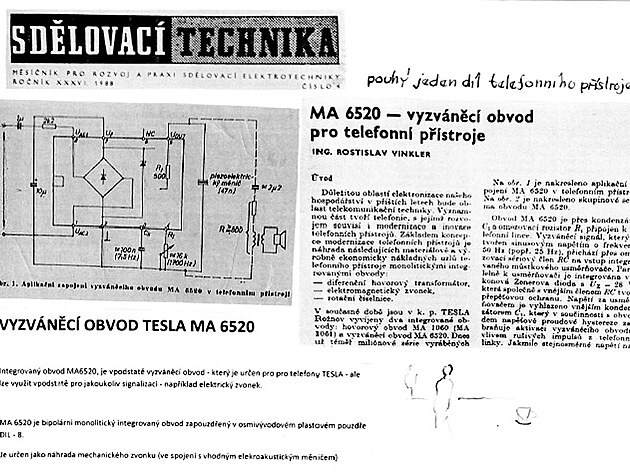

MA 6520 je bipolární monolitický integrovaný obvod zapouzdřený v osmivývodovém plastovém pouzdře DIL - 8.

Je určen jako náhrada mechanického zvonku (ve spojení s vhodným elekroakustickým měničem).





struktura obvodu jako celku



Vyzváněcí obvod MA 6520 je vpodstatě vyzváněcí obvod, který je určen pro telefony Tesla, lze ovšem využít i jiným způsobem, třeba jako náhrada mechanického zvonku.

vstup a napájení

Telefonní linka je napaječem vyzváněcího obvodu MA 6520. Střídavý proud se však v ovodu usměrňuje na stejnosměrný.

struktura obvodu

struktura obvodu - vstup

S napájením a předcházejícími částmi telefonního přístroje je vyzváněcí obvod MA 6520 propojen RCčlenem (jinak RC obvodem) -  což je vlastně sériově zapojený kondenzátor a rezistor - který vlastně tvoří vnější část obvodu.

Vstupní obvod mimo jiné zajišťuje předpěťovou a amplitudovou ochranu přístroje.

struktura obvodu - vlastní obvod

Vlastní obvod pak kromě dalších součástek charakterizují zejména tři dílčí ovody:
1. integrovaný můstkový usměrňovač (sestávající se z usměrňovací a Zenerovy diody)
2. prahový obvod s hysterezí (který vlastně vymezuje interval napětí ve kterém vyzváněcí obvod funguje - tedy zvoní - ostatně výkyvy napětí jsou vlastním spouštěčem zvonku)
3. obvod řízení výstupní frekvence - který zahrnuje další dílčí obvody niýšího řádu
- výstupní obvod
- tónový oscilátor
- přepínací oscilátor

Oscilátor (z lat. oscillo, kmitat) je systém nebo zařízení, schopné kmitavého pohybu, při němž se hodnoty určitých parametrů (poloha, rychlost, napětí atd.) periodicky opakují.





struktura obvodu - výstup

Opět s rezistorem a kondenzátorem - tentokrát v paralelním zapojení
 - přičemž Rezistorem Rt se nastavuje tónová frekvence.,
Obvykle navazuje reproduktor - nebo několik reproduktorů.

Další využití obvodu - například jako součást domovního zvonu.
