Hvězda - trojúhelník (Co se děje kolem elektřiny 5, Cesty elektrické energie 11)

nejprve krátká anonce asi nejpodstatnějšího

PRVNÍ VYJASNĚNÍ - NÁZEV NAPĚTÍ
nižší "meziFÁZOVÉ napětí" - obvyklým názvem SDRUŽENÉ - odpovídá zapojení TROJÚHELNÍK - a běžnému domácímu napětí "220" - a je vhodné pro běžné spotřebiče - typu žehlička, mixér...
proto napětí jsem si zavedl vlastní - poněkud opisný název "MEZIFÁZOVÉ SDRUŽENÉ NAPĚTI"

vyšší "plněFÁZOVÉ napětí k nule" - obvyklým pojmenováním FÁZOVÉ - by odpovídalo zapojení HVĚZDA - a hodí se pro standartní třífázové spotřebiče "360" - spíše stroje - jako například míchačka atd

prototo napětí jsem si zavedl opět pracovní rozlišovací pojmenování "PLNĚ-FÁZOVÉ NAPĚTÍ K NULE"

DRUHÉ VYJASNĚNÍ - POSLOUPNOST HVĚZDA - TROJÚHELNÍK
na přepínačích je odstupňována posloupnost  NULA - HVĚZDA - TROJÚHELNÍK
i když z hlediska výkonu by odpovídala posloupnost NULA - TROJÚHELNÍK - HVĚZDA

alespoň kráká úvažka - opět jsem si zavedl vlastní pojmenování - které zahrnuje jednak vlastní pracovní označení - a zároveň i obvykle používané pojmenování  - možná není bez zajímavosti - že i každý autor používá například trochu označení například pro vodiče - ale to jen tak pro doplnění

nyní k tématu...

zapojení třífázové soustavy

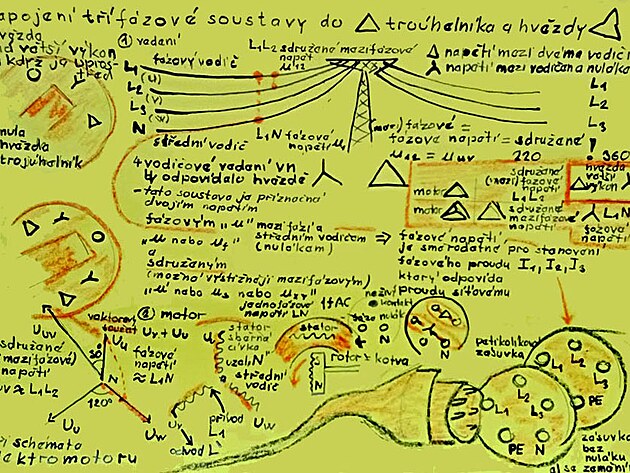

 první obrázek k tématu

1. VEDENÍ A ZAPOJENÍ

TŘI VODIČE L1-L2- L3 - lze konstatovat, že třívodičové vedení - zejména vn, by odpovídalo zapojení TROJÚHELNÍK (delta) - protože v systému absentuje N (střední, nulový) vodič - i když i v tomto systému lze vytvořit tzv. nepravá nula

NAPĚTÍ systému L1L2L3 odpovídá mezifázové napětí tedy U12, U23 A U31

zhruba totéž co pro elektrické vedení - by s jistými korekcemi platilo i pro elektrické stroje

2. UPLATNĚNÍ

zapojení - či přepínání HVĚZDA - TROJÚHELNÍK se uplatňuje u různých elektrických strojů

TROJÚHELNÍK

nižší "meziFÁZOVÉ napětí" - obvyklým názvem SDRUŽENÉ - odpovídá zapojení TROJÚHELNÍK - a běžnému domácímu napětí "220" - a je vhodné pro běžné spotřebiče - typu žehlička, mixér...

vyšší "plněFÁZOVÉ napětí k nule" - obvyklým pojmenováním FÁZOVÉ - by odpovídalo zapojení HVĚZDA - a hodí se pro standartní třífázové spotřebiče "360" - spíše stroje - jako například míchačka atd

jistý problém je s označením tohoto napětí - v systému 123 se používá pojmenování "sdružené napětí" - označení v systému 123N pro zcela jiný druh napětí - ale i "fázové" napětí
název "meziFÁZOVÉ napětí" se příliš nepoužívá - ale asi by byl nejnázornější

HVĚZDA

vedení a zapojení čtyři vodiče (L1-L2-L3-N) by odpovídalo systému HVĚZDA - je variabilnější - lze využít i jako trojúhelník

napětí lze odebírat dvojím způsobem

MEZIFÁZOVÉ NAPĚTÍ (zavedený název SDRUŽENÉ) - které odpovídá zapojení TROJÚHELNÍK

FÁZOVÉ NAPĚTÍ kterému odpovídá systém HVĚZDA

fázové napětí odpovídá rozdílu potenciálu mezi vodičem L1 až 3 a středdním vodičem N - neboli nulákem - je tedy vždy VYŠŠÍ než napětí mezi fázemi
(název PLNĚ-FÁZOVÉ napětí k NULE se sice nepoužívá - ale určitě by toto označení nebylo od věci)

shrnuto TROJÚHELNÍK (běžný výkon) - HVĚZDA (vyšší výkon)

3. ZAJÍMAVOST

vypínače - či přepínače mají pozice NULA - HVĚZDA - TROJÚHELNÍK

z hlediska výkonu by spíše odpovídalo zapojení NULA - TROJÚHELNÍK - HVĚZDA



4. FUNKCE PŘEPÍNAČE

při změně pozice
přepínač hvězda trojúhelník se posune na jiné kontakty - vlastní elektrické zapojení stroje (motoru, transformátoru) zůstává nezměněno

TROJÚHELNÍK
vstupní kontakty cívek UVW (a pak výstupní)
- odpovídající napětí při zapojení TROJÚHELNÍK

"mezifázové SDRUŽENÉ napětí" - obvyklým označením "sdružené napětí"
mezi dvěma propojenými cívkami (třeba U-V) nebo vodiči (L1-L2)

HVĚZDA (vyšší výkon)
na místo samostatných kontaktů pro každý společný přívod k cívce - jeden společný kontakt (uzlový kontakt - či bod N)

pokud uzlový N kontakt nahrazuje vstupní kontakty cívek - vychází inverzní zapojení

v případě - že by uzlový kontakt nahrazoval výstupní kontakty cívek - pak by vyšlo standartní zapojení

- odpovídající napětí při zapojení HVĚZDA:
"plně FÁZOVÉ napětí k NULE" - obvyklým označením "fázové napětí"

5. FUNKCE PŘEPÍNAČE - POKRAČOVÁNÍ
jistá korekce týkající se zejména zapojení hvězda

ad zapojení TROJÚHELNÍK

z vodiče L1 na sběrnou cívku "U" - vstup přes kontakt U1 - výstup přes U2 - a zpět do vedení na vodič L2

ad zapojení HVĚZDA

(inverzní zapojení)

ze "středního" - či "nulového" vodiče N na uzel N - zde trojí větvení mezi trojici cívek - příslušnou větví na uzlový kontakt N1 pro cívky U a V - odtud cívkou "U" přes výstupní kontakt U2 zpět do vedení na vodič L1

5. MALÝ PŘÍDAVEK

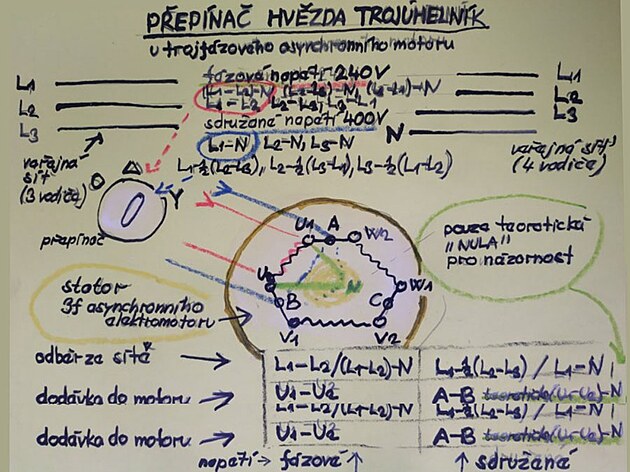

náčrt k tématu - který vznikl asi před rokem

- a je zde dodatečně identifikováno několik chyb

- například názvy napětí "sdružené" a "fázové" jsou právě naopak - viz malé vysvětlení na úvod

- dále vstupní kontakt při zapojení HVĚZDA by myslím odpovídal - pouze změna názvu uzlu z A na N1, avšak výstupní kontakt chybně - mělo by se jednat o výstup přes kontakt U2

- co se týče uvedených vzorců - ty jsou již bez dodatečné kontroly
