Cesty elektrické energie 23h - Městská elektrárna v Brně, transformovna Černovice

Jenom stručné utříbení spínacích prvků vysokého napětí - používaných hlavně u  rozvoden vysokého napětí - či transformačních stanic.

Cesty elektrické energie 9 (systém spínání transformačních stanic) , transformovna Černovice, Městská elektrárna v Brně, Západomoravské elektrárny v Brně

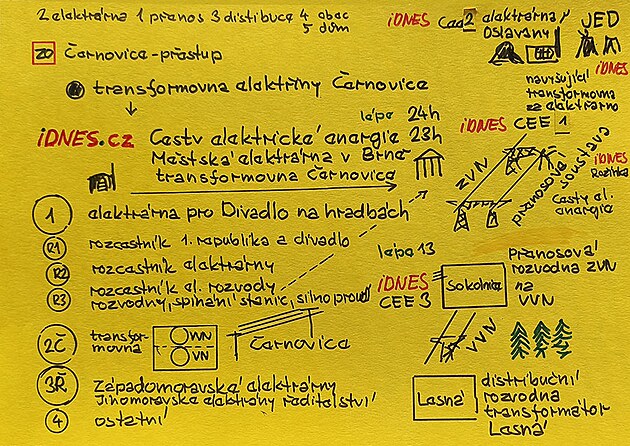

OBSAH

část 1
ELEKTRÁRNA pro Divadlo na hradbách
německé divadlo v Brně – rozcestník divadelnictví

R1 rozcestník 1. a 3. republika

R2 rozcestník Západomoravské elektrárny a elekrotechnika celkově

R3 rozcestník spínání transformačních stanic a spínače vysokého napětí

část 2
transformovna Černovice

část 3
Západomoravské elektrárny v Brně (a Oslavanech)
ředitelství Západomoravských elektráren (ZME) při ulici Cejl

část 4 ostatní
Cesty elektrické energie 9 (původní příspěvek)
systém spínání transformačních stanic

R4 rozvody pro průmysl a dopravu v Brně

část 1
ELEKTRÁRNA pro Divadlo na hradbách
německé divadlo v Brně – rozcestník divadelnictví

Jako první vlaštovky, v počátcích elektrifikace - zejména veřejné pouliční i v v domácnostech  se stavěly nejprve malé elektrárny, jako byla například Městská elektrárna v Brně, na dnešní Vlhké ulici, určená v prvním plánu pro osvětlení městského, v tehdejší době německého divadla, nazývaného podle své polohy také Divadlo na hradbách, vlastně elektrárna byla budována souběžně s divadlem, jelikož při projektu divadla se již počítalo s elektrickým osvětlením...´.

Rok instalace: 1882.

Autor projektu: Thomas Alva Edison – DC rozvopd.

Realizace: Elektroinstalaci provedly pařížské a vídeňské firmy, přičemž Edison si v září 1882 přijel osobně prohlédnout své dílo.

Vlastní elektrárna: Protože v Brně tehdy neexistovala veřejná elektrická síť, musela být pro potřeby divadla postavena vlastní parní elektrárna na uhlí na tehdejší Ofermannově (dnešní Vlhké) ulici.

Změna zdroje: Na centrální městskou síť bylo divadlo přepojeno až v roce 1898 – v divadle ovšem už svítily žárovky na střídavou elektřinu.

Německé divadlo v Brně

Brno bylo vlastně německým regionálním kulturním centrem - muzicírovali zde například Mozart nebo Beethoven (ostatně Němci jako etnikum v ve městě Brně do roku 1918 převládali).

Pro divadelní představení v němčině byly využívány dvě budova - jednak dnešní Reduta na Zelném trhu - dobovým názvem „Königlichstädtisches National Theater“ a dále Německé prozatímní divadlo „Temporäres Theater“ v místech domovního bloku Bellevue na Joštově ulici. Druhá polovina 19tého století - zejména 70tá léta byla dobou hospodářské konjuktury, doba výstavby železnic a bourání hradeb - výstavby reprezentačních budov. Podobně jako ve Vídni vznikla Ringstrasse - i v Brně vznikala obdoba vídeňského Ringu - na místě barokních hradeb se stavěly aleje a reprezentační třídy - například s názvem Koliště. Jednou z dominant brněnských okružních tříd se stala budova divadla a v roce 1882 dokončena stavba nového stala budova divadla a v roce 1882 dokončena stavba nového německého divadla s názvem Deutsches Stadttheater. Budovu dnešního Mahenova divadla projektovala proslulá vídeňská firma Fellner a Helmer v eklektickém slohu, který je kombinací novorenesance, neobaroka a neoklasicismu.

Mahenovo divadlo (názvy)

Deutsches Stadttheater - erbaute Haus wurde in der Folge der 1861–1863 durchgeführten Entfestigung Brünns und der Errichtung einer Ringstraße (nach Wiener Vorbild) auf dem Obstmarkt (dnešní Malinovského náměstí).

Divadlo na Hradbách / Theater auf den Schanzen (1918–1945)

Janáčkova opera (1945–1946)

Janáčkovo divadlo (1965 – 1965)

Mahenovo divadlo (po 1965)

Mahenovo divadlo – dříve Divadlo na hradbách

Miroslav Mikulášek – literární kritik -> Železo z Moravy – část 10 jak se kalila ovcel – Blog iDNES.cz

Mikulášek Mirioslav * 14.3. 1939, český literární vědec; profesor univerzity v Brně. Zabývá se zejména dějinami sovětského dramatu (Puti razvitija sovetskoj komedii 1925-34 gg. – Vývoj sovětské komedie v letech 1925- 34, Pobednyj smech – Vítězný smích).

Divadlo na Husa na provázku – Dům pánů s Fanalu, Zelný trh – Blog iDNES.cz

Ale k osvětlení a elektřině...

Ačkoli bylo nutno během stavby měnit dispozice, byla stavba dokončena velmi rychle - od započetí stavby do otevření divadla za necelých 17 měsíců. V 70desátých letech 19tého století bylo v divadlech běžné osvětlení svítiplynem - ale po několika požárech velkých divadel v Evropě bylo tehdy navrženo osvětlení zcela novým (pouze tři roky starým!) vynálezem Thomase Alvy Edisona - elektrickými žárovkami. Projekt elektroinstalace provedli sám legendární Edison a jeho laboratoř v New Jersey, elektroinstalaci pak pařížské a vídeňské firmy.

Brno, v době otevření divadla město čítající sto tisíc obyvatel, postavilo první divadlo na evropském kontinentu vybavené elektrickým žárovkovým osvětlením. Ve městě přitom dosud nebyla plošně zavedena elektřina, takže jen pro potřeby divadla musela být postavena malá elektrárna. Autor projektu elektrického osvětlení, T. A. Edison, navštívil Brno až o dvacet pět let později, aby zhlédl jím navržené dílo. Části Edisonovy původní elektroinstalace jsou vystaveny v malé expozici ve foyeru divadla.

Je možné, dokonce prvděpodobné – vzhledem k faktu – že Edison by zastánce elektrického proudu DC napětí – je tedy možné, že první osvětlení budoucího Mahenova divadla bylo stejnosměrnými žárovkami.

Později ovšem zvítězil elektrický proud střídavého napětí AC – výroba elektřiny začala koncentrovat a centralizovat - a došlo ke vzniku mamutí společnost Západomoravské elektrárny a základnou výroby elektřiny se stala Tepelná elektrárna Oslavany... Cesty elektrické energie a Ohmův zákon 2 - elektrárna Oslavany, Západomoravské elektrárny - Blog iDNES.cz

R1 ROZCESTNÍK PRVNÍ a TŘETÍ REPUBLIKA

počátky elektrifikace v Brně a elektrické rozvody v dobách první republiky až 1948 Cesty elektrické energie 23H - Městská elektrárna v Brně, transformovna Černovice (tento příspěvek)

první a třetí republika Z parlamentních kuloárů aneb nad dobovou satirou, „třetí republika“ - Blog iDNES.cz

první republika architektura Toulky po Žabovřeskách - Architekt Fuchs a funkcionalismus, rozcestník „První republika“ - Blog iDNES.cz

R2 ROZCESTNÍK ZÁPADOMORAVSKÉ ELEKTRÁRNY a elektotechnika obecně

hlavní příspěvek elektrárna Oslavany Cesty elektrické energie a Ohmův zákon 2 - elektrárna Oslavany, Západomoravské elektrárny - Blog iDNES.cz

Cesty elektrické energie 2,5 - dálkové rozvody a jištění vysokého napětí - Blog iDNES.cz (rozcestník pro rozvody)

ELEKTRICKÉ KOLO Co se děje kolem elektřiny 16 ČKD část 3 elektrotechnika + ČKD město strojní ptáce; část 1 Ohmův zákon – hlavní a vedlejší veličiny, indukčnost cívky – kdy se proud předbíhá před napětím – Blog iDNES.cz

Co se děje kolem elektřiny 1 - energie z elektrárny, druhy elekrospotřebičů, rozdíl AC/ DC - Blog iDNES.cz (tento příspěvek - druhý příspěvek pro elektrárnu Oslavany - současně rozcestník pro elektrospotřebiče - současně jeden z příspěvků na téma rozdíl AC/DC napětí zejména pro rádiotechniku neboli rozhlas) - tím druhým příspěvkem na téma rozdíl AC/DC slaboproud je Co se děje kolem elektřiny 5/ na rádiových vlnách 6 - AC/DC napětí, frekvence, amplituda, firma Iron rado na Francouzské v Brně - Blog iDNES.cz

Cesty elektrické energie 23h - Městská elektrárna v Brně, transformovna Černovice (tento příspěvek)

Cesty elektrické energie 2JED/T - jaderná elektrárna a těžba uranu - Blog iDNES.cz

ELEKTRÁRNY

mapka elektráren shora dolů (příspěvky o elektrárnách většinou označeny CEE2)
- bíle ohraničeno Malá vodní elektrárna Strž Kroměříž, elektrárna na slunce z Kroměříže, současně válka rozvodů a jeden o firmě Křižík (bíle vpravo nahoře) + Městská elektrárna Planá u Mariánských lázní Válka rozvodů Edison - Tesla / DC motor/ MVE Strž Kroměříž + střední elektrárny - Blog iDNES.cz- zahraniční elektrárny (černý obdélník) Německo - jednak hnědouhelné elektrárny v Porýní CEE 2K hnědouhelné elektrárny a další průmysl v Porýní - Kolín nad Rýnem 1998 - Blog iDNES.cz jednak větrné elektrárny Východní Frísko Větrné elektrárny Východní Frísko - Zenerova dioda proti nadměrnému odběru, účinnost - Blog iDNES.cz- hnědouhelné elektrárny (hnědě čárkovaně) - především Severočeský hnědouhelný revír - Hnědouhelná elektrárna Tisová Sněhový pluh KSP 411 / LPO 411 S - užitková železniční vozidla, uhlí a důlní lokomotivy - Blog iDNES.cz (druhá část příspěvku Sněhový pluh) - další hnědouhelné elektrárny při příspěvku Cesty energie 2E - jak platit za elektřinu QR kódem, elektřina, plyn a ekonomika, HE Most - Blog iDNES.cz (CEE2E - energie a ekonomika) - a to elektrárny Ervěnice 1 a 2, Komořany a Počerady - rovněž zmíněna i elektrárna Tušimice již vně severočeského revíru) - uprostřed oranžově ohraničen příspěvek CEE2JEDTJaderná elektrárna Dukovany a Temelín, přečerpávací elektrárna Dalešice a Mohelno - Blog iDNES.cz „od domácí mini elektrárny - po jadernou elektrárnu“ - včetně odkazu „Lidé od Temelína“ - dále na mapce více vpravo příspěvek CCE2 - tepelná černouhelná elektrárna Oslavany Cesty elektrické energie a Ohmův zákon 2 - elektrárna Oslavany, Západomoravské elektrárny - Blog iDNES.cz - elektrárny v Praze: Boříkova parta versus Zátoráci, Holešovická elektrárna „centrála“ - Blog iDNES.cz dále několik vodních elektráren počínaje Elektrárnou Praha Štvanice Karlínský přístav, loď do Prahy a Hamburku, hydroelektrárny na Vltavě - Blog iDNES.cz a některými elektrárnami Vltavské kaskády v rámci příspěvku „Loď dp Prahy a do Hamburku“ - dále samostatný příspěvek Malá vodní elektrárna Senoradský mlýn Co se děje kolem elektřiny 6 - malá vodní elektrárna na 12V a přívoz u Senoradskýho mlýna - Blog iDNES.czníže na mapce navazují zařízení přenosové a distribuční soustavy (rozvodny a transformovny) - příspěvek CEE2H (historie) - pojednává především o historii elektrifikace v Brně (transformovna Černovice a Městská elektrárna v Brně na ulici Vlhká) Cesty elektrické energie 23H - Městská elektrárna v Brně, transformovna Černovice (tento příspěvek) , v příspěvku 23S pojednána zejména aktuální rozvodná síť v Brně (rozvodna Sokolnice a transformovna Lesná) Cesty elektrické energie 3 (spínače VN) - rozvodna Sokolnice a transformační stanice Lesná - Blog iDNES.cz- a2,3 spínání transformační stanice pro Uranové doly Dolní Rožínka Cesty elektrické energie 2,3 "spínání transformační stanice“ - Uranové doly D. Rožínka - Blog iDNES.cz

3p rozvody v průmyslu (Zetor a Zbrojovka) Cesty elektrické energie 5p - rozvody a jištění v průmyslu - Blog iDNES.cz
4 místní rozvody Svitávka + rozvody v domě + výtahy Cesty elektrické energie 4 - průběh místních rozvodů elektřiny, výtahy, Vlněna Svitávka - Blog iDNES.cz5 místní rozvody 2 - rozvody v domě a bytě - jak elektricky vařit na cestách se děje kolem elektřiny 17 - EJF a místní rozvody Brno, elektromagnetická indukce, ekologické a humanitární iniciativy, jak vařit elektricky doma a na cestách - Blog iDNES.cz

a zcela dole dva speciální příspěvky - jak si sám vlak vyrábí elektřinu a to v příspěvcích
Sněhový pluh KSP 411Sněhový pluh KSP 411 / LPO 411 S - užitková železniční vozidla, uhlí a důlní lokomotivy - Blog iDNES.cza zejména v příspěvku „nádraží a vlak - integrální a diferenciální počet“ - jak si lokomotiva sama vyrábí elektřinu Nádraží a vlak - rychlost a zrychlení - mechanika integrálních a diferenciálních počtů AV - Blog iDNES.cz

ROZCESTNÍK ELEKTRÁRNY na JIŽNÍ MORAVĚ

Elektrárna Oslavany Cesty elektrické energie a Ohmův zákon 2 - elektrárna Oslavany, Západomoravské elektrárny - Blog iDNES.cz

Městská elektrárna Brno Cesty elektrické energie 9 (systém spínání transformačních stanic) - ZME v Brně (tento příspěvek)

Co se děje kolem elektřiny 6 - malá vodní elektrárna na 12V a přívoz u Senoradskýho mlýna - Blog iDNES.cz

R3 ROZCESTNÍK TRANSFORMAČNÍ STANICE a ROZVODNY VYSKÉHO NAPĚTÍ

Cesty elektrické energie 9 (spínání transformační stanice Černovice) - Západomoravské elektrárny v Brně v dobách první republiky - tento příspěvek

systém spínání transformačních stanic a jak funguje rozvodna vysokého napětí pro uranové doly Dolní Rožínka Cesty elektrické energie 2,3 "spínání transformační stanice“ - Uranové doly D. Rožínka - Blog iDNES.cz / Uranové doly Dolní Rožínka + Jaderná elektrárna Dukovany a Jaderná elektrárna Temelín Jaderná elektrárna Dukovany a Temelín, uranové doly Dolní Rožínka - Blog iDNES.cz

Cesty elektrické energie 5 (spínače VN) - rozvodna Sokolnice a transformační stanice Lesná - Blog iDNES.cz současně rozcestník na spínače a pojistky vysokého napětí

část 2
transformovna Černovice

Nicméně doba malých elektráren skončila - výroba elektrické energie se začala centralizovat a koncentrovat a výroba elektrické energie v Brně byla napojena na síť západomoravských elektráren - jejichž síť vycházela z černouhelné tepelné elektrárny v Oslavanech

Přímo v Brně byla Západomoravskými elektrárnami  pravděpodobně v roce 1926 zřízena

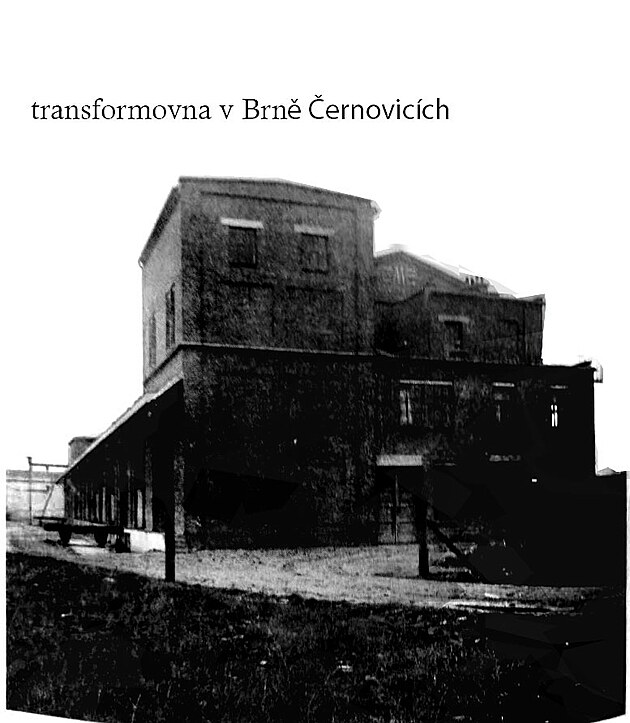

transformovna v Brně Černovicích

rozvodna první republika

typickou rozvodnou první republiky byla zděná budova o třech a čtyřech podlažích

ve čtvrtém podlaží byly umístěny prvky přepěťové ochrany (toto podlaží a zařízení se ne vždy zřizovalo)

ve třetím podlaží sběrače přípojnic a odpínače

ve druhém podlaží výkonné vypínače

v prvním nadzemním podlaží - tedy přízemí bývala zřizována vlastní transformovna

přípojnice rozvodů vysokého napětí bývaly dvě až tři + jedna pomocná připojnice

část 1

ROZVODNY A TRANSFORMAČNÍ STANICE

Cesty elektrické energie 9 (systém spínání transformačních stanic) - tento příspěvek

jak funguje rozvodna vysokého napětí Cesty elektrické energie 2,3 "spínání transformační stanice" - Uranové doly D. Rožínka - Blog iDNES.cz

část 3
Západomoravské elektrárny v Brně (a Oslavanech), ředitelství Západomoravských elektráren (ZME) při ulici Cejl

rozcestník Západomoravské elektrárny

elektrárna Oslavany Cesty elektrické energie a Ohmův zákon 2 - elektrárna Oslavany, Západomoravské elektrárny - Blog iDNES.cz

elektrárny v Brně Cesty elektrické energie 9 (systém spínání transformačních stanic), ZME Brno (tento příspěvek)

Cesty elektrické energie 2" spínání transformační stanice" a 3 "transformační stanice" - Blog iDNES.cz

Z parlamentních kuloárů aneb nad dobovou satirou, "třetí republika" - Blog iDNES.cz (nové ředitelství Západomoravských elektráren z období 1945 - 48)

album elektráren (včetně Brna), stejnosměrný motor Válka rozvodů Edison - Tesla / DC motor/ MVE Strž Kroměříž + střední elektrárny - Blog iDNES.cz

Možná je trochu překvapující -  poněkud nestabilní poválečné období má svou architektonickou památku - tak trochu typickou pro svoji dobu - poměrně rozměrnou budovu - ovšem poněkud skrytou mezi bloky - a touto budovou je nová budova Ředitelství Západomoravských elektráren - poblíž ulice Cejl v Brně. Před tím bylo ředitelství ZME na Nové ulici (dnešní Lidické) v Brně.

Západomoravské elektrárny

přehledná mapa Moravy a Slezska - zásobovací území ZME

V Brně  měly  (jak již zmíněno) Západomoravské elektrárny například transformovnu v Černovicích

část 4 ostatní
Cesty elektrické energie 9 (původní příspěvek)

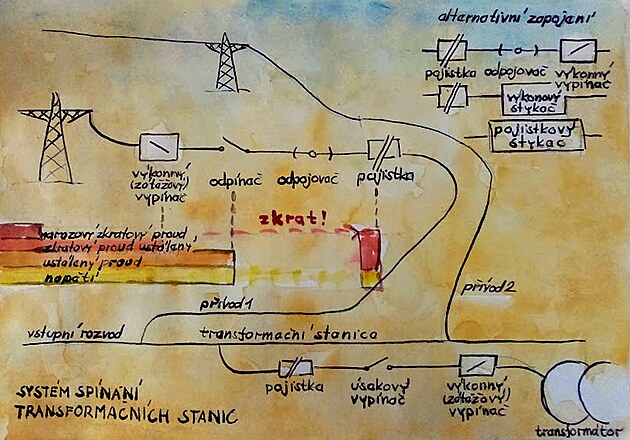

systém spínání transformačních stanic

Cesty elektrické energie 9 (systém spínání transformačních stanic) - tento příspěvek

jak funguje rozvodna vysokého napětí Cesty elektrické energie 2,3 "spínání transformační stanice“ - Uranové doly D. Rožínka - Blog iDNES.cz

Spínače vysokého napětí obvykle tvoří po sobě jdoucí posloupnost několika spínacích prvků - přičemž směrem od zdroje - či vodiče k uživateli se obrazně řečeno postupně snižuje napětí či proud.

VÝKONNÝ (či zátěžový) VYPÍNAČ je v systému zapojen pod napětím a je schopen přenést i ustálený zkratový proud.

ODPÍNAČ je další v pořadí (reálném - či obrazném) směrem k uživateli. Tento spínač je schopen přenést již jen běžný ustálený (nikoli zkratový) proud - a pochopitelně funguje rovněž pod napětím.

Již zcela bez proudu a bez napětí je v systému zapojen ODPOJOVAČ - kterým se uskutečňuje pouze technické rozpojení obvodu.

Pro případ mimořádné situace - například v případě nárazového zkratu - bývá v systému začleněná pojistka - která by měla obvod rozpojit i při neočekávaně vysokém skokovém nadproudu.

Ovšem jsou možná i různá alternativní zapojení - kdy se funkce různých spínačů kombinují - či slučují. Touto součástkou je například VÝKONNOSTNÍ - či POJISTNÝ STYKAČ případně i speciální JISTIČ - jako jedna univerzální součástka či zařízení - ovšem cenově a výrobně poněkud nákladné.

Obdobně vypadá zapojení v opačném pořadí - například do odbočných větví transformačních stanic - ovšemfunkci odpínače víceméně přebírá ÚSEKOVÝ VYPÍNAČ.
