Chytrá řešení: Kulaté okno

Když jsme jako děti kreslily domečky, vždy měl ve štítu kulaté okno. Proto se kulaté okno stalo mým přáním u mého domečku. Podíváme se na to, jak takové atypické okno vyrobit v domácích podmínkách. Jdeme na to.

Tomáš Chmelař

Vše začíná u plánku, návrhu, myšlenky ... to vše však musí sedět s tím, co se dá koupit v místních obchodech. Například jsem si vymyslel okno 80 cm široké, ale při promyšlení mých možností a zjištění co se dá koupit v  místních obchodech,  jsem zjistil, že 80 cm není možné. Plány jsem si tedy upavil na okno 60 cm široké i s rámem.

Příprava, aneb co jsem musel koupit

borovicová spárovka (18, 600, 2000 mm)  .... 620,-

dvě kulaté skla od sklenáře. 1 lepené bezpečnostní 6 mm, 1 obyčejné 3 mm, obě šířka 50 cm. .... 390,-

4 x dlouhý šroub s okrasnou hlavičkou, podložy a matky s gumičkou .... 32 ,-

12 vrutů 3x50 mm (ty jsem už měl doma)

akrylový tmel .... 47,-

veliký sukovník .... 35,-

malá frézka do vrtačky .... 25,-

bílá barva Balakril uni lesk ... 198,-

Celkové mé náklady:  1347 ,-

Dále je však potřeba:   tužka, provázek, metr, pravítko, vrtačka, stojan na vrtačku, svěrák, smirkl papír, vrtáky, přímočará pila, svorky, šroubovák, gola sada, hadr, pistole na tmel, štětec.

trpělivost, nějaké vhodné místo se starým stolem na práci. Celé okno mi trvalo 2 dny.

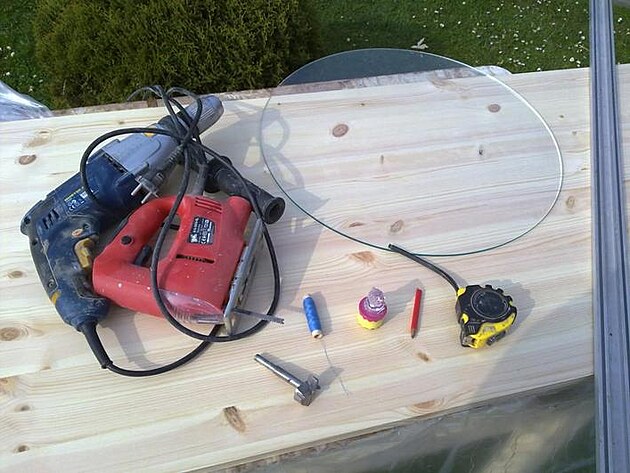

Vrtačku má doma nejspíš každý. Nicméně pokud by jste nářadí neměli, určitě vám ho kamarád půjčí. Ani nové dnes nestojí veliké peníze. Například na obrázku je taková super levná ,,dětská" hobby přímočará pilka za 400 korun a ke svému účelu slouží bezproblémově.

U sklenáře vám se sklem poradí. Je zajímavé, že 4 mm lepené sklo je mnohem dražší, než 6 mm . Je to prý kvůli složitosti manipulace s tím slabším. Takže dostanete tluščí sklo za nižší cenu :) Sklo si při převzetí rozbalte a zkontrolujte jestli není poškrábané!!!

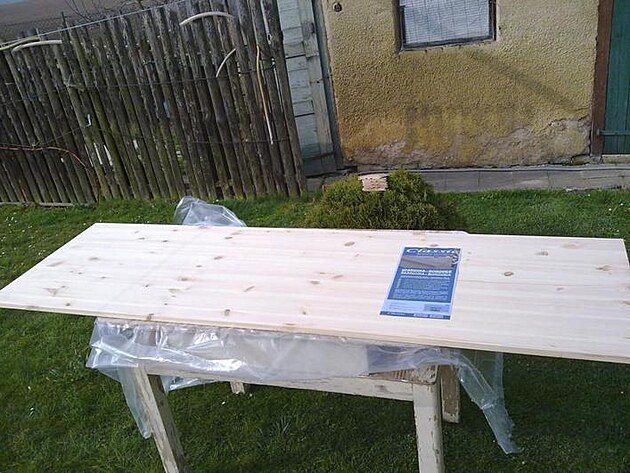

Veškeré práce se udály na tomto 50 let starém stole po prababičce.

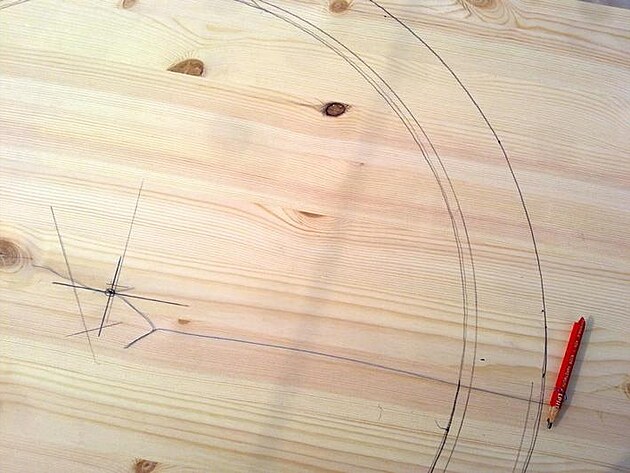

Na desku si nejdříve rozrýsujeme jednotlivé části okna. Mé okno se skládalo ze třech částí. Okno jsem navrhl bez možnosti otevření. Pro funkci větrání budou potom sloužit 4 veliké kulaté otvory v rámu samotného okna. 1. část je rám okna, který je vidět ze vnitřka pokoje. Je tedy širší než zbylé dva, tedy 11 cm. 10 cm pro samotný rám a 1 cm se bude frézovat pro usazení skla. Šířka rámu je 60 cm. Pro narýsování kruhů jsem využil tužku, provázek, metr, pravítko a malý hřebíček.

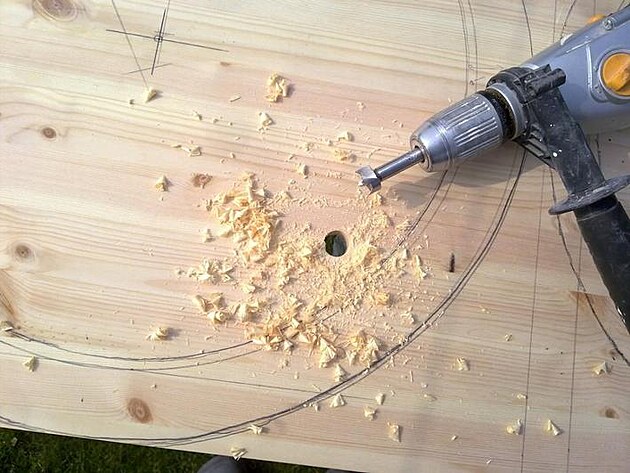

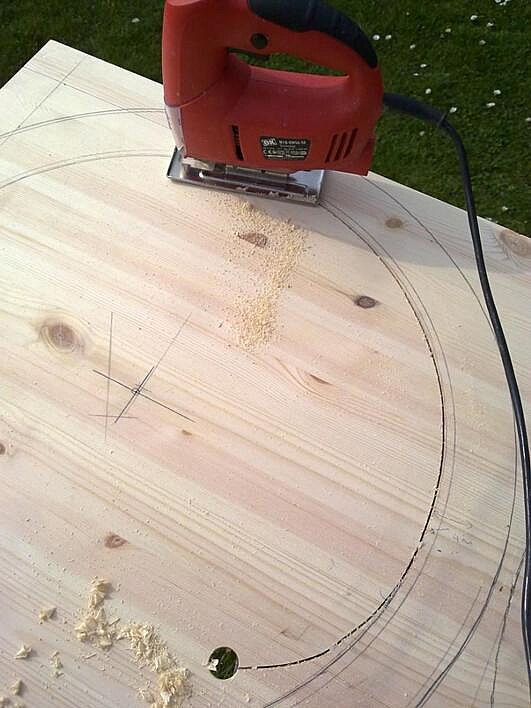

Další krokem je výřez všech tří částí pomocí přímočaré pilky. Uvnitř si musíme nejdříve vyvrtat dírku, abychom pilku mohli někde vsunout a začít řezat. Použijte široký vrták či sukovník. Lze vysekat dírku i dlátem.

Když řežete, určitě použijte brýle. Pokud nemáte speciální k řezání, alespoň si vezměte dioptrické či sluneční. Opravdu to není příjemné mít plné oči pilin.

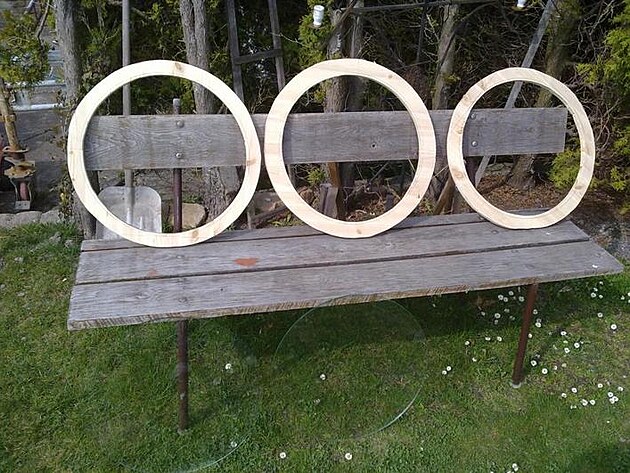

Zde jsou všechny části pohromadě. Prostřední si můžete všimnout , že má širší rám než zbylé dva. Pod nimi jsou potom rozbalené skla.

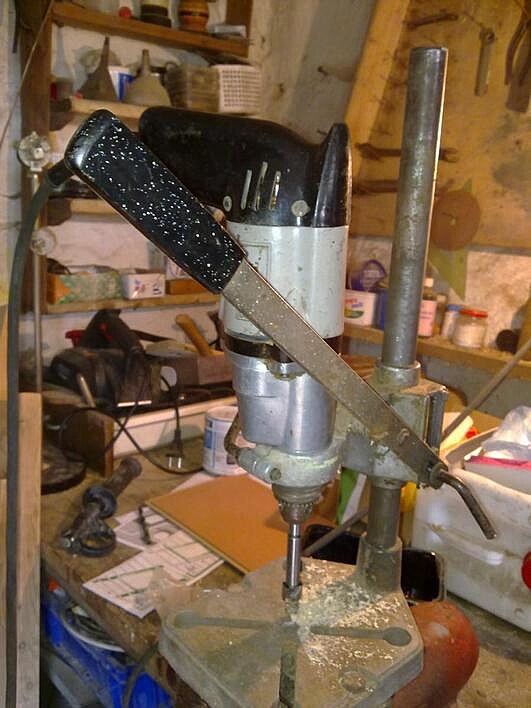

Teď přijde poměrně těžká a nepříjemná část. V obchodech jsou kulatá okna velice drahá. Je to dané kulatým tvarem, který není jednoduchý. Pro vnoření skel do rámů potřebuji po vnitřním obvodě vyfrézovat 0,5 cm široký šlic a to zhruba 8 mm hluboký. Dobře prosperující truhlárny na to mají velice drahé specializované frézy, které však doma nemáme. Já vymyslel toto. Našel jsem po dědovi starý stojan na vrtačku. Nová mi do něho nešla uchytit, tak jsem využil i starodávnou vrtačku :) . Pod stojan jsem našrouboval prkénko a díky tomu šel uchytit do svěráku. Nejdříve jsem se pokusil šlic vyfrézovat sukovníkem, ale to moc nešlo. Proto jsem koupil frézku do vrtačky.

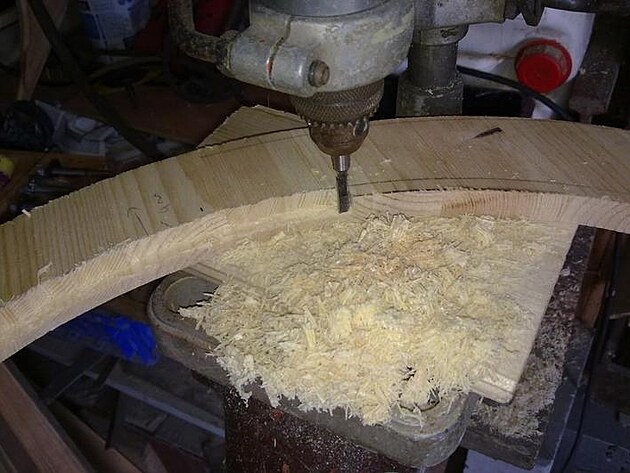

Při frézování jsem si ještě vše podložil prkénkem. Opravdu pomalu a opatrně jsem odfrézovával kousek po kousku. Některé části šly sami, některé velice těžce. Je to dané tím, jestli zrovna řežete po létech či přes léta. Jeden rám mi trval vyfrézovat 10 minut. Musím ale říct, že příprava, a tím myslím zkompletovat a přichytit ten stojan na vrtačku, dát ho dohromady s vrtačkou a vychytat mouchy při nastavení, tak to mi zabralo hodinu a půl.

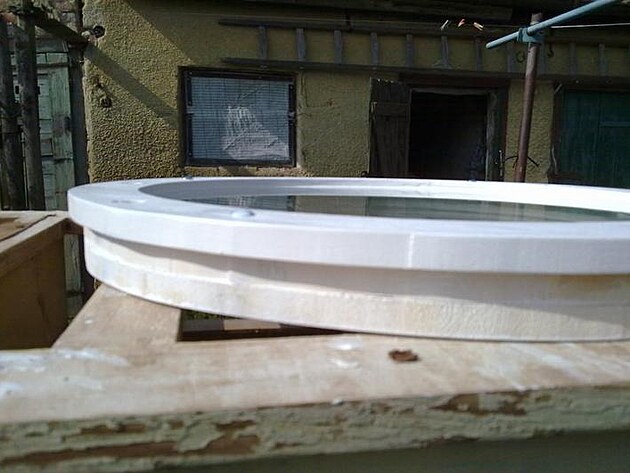

Všechny tři rámy jsem dal na sebe, tak jak mají být. V prvních dvou jsou vyfrézované šlice na okna, ten poslední je bez. Můžete vidět, že rámy nejsou perfektní. Jak jsou řezané ručně, tak vám to prostě sem tam ujede. To ale nevadí. Venkovní nerovnosti budou schované ve zdi a  vnitřní se částečně schovají pod tmel a bílou barvu. Opticky okno nakonec vypadá velice hezky.

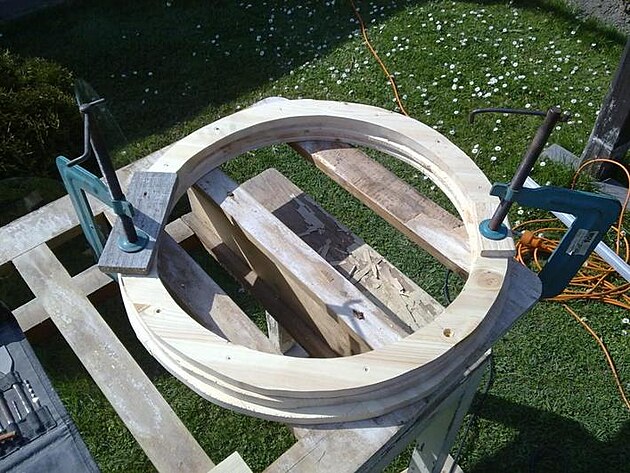

Okno stáhneme svorkami. Svorky podložíme prkénky, abychom si neponičili budoucí okno. Když jsou části pevně u sebe, vyvrtáme si otvory. Já vrtal nejdříve 4 otvory pro stažení částí k sobě pomocí šroubů a matek, a ty šrouby měly z jedné strany hezkou hladkou hlavičku. Z druhé strany je potom matka s gumičkou proti povolení. Musí se tedy z jedné stray vyvrtat větší otvor aby se do něj matka mohla schovat. Vrtejte opravdu větší, aby jste mohli tu matku také zašroubovat, například pomocí malé golla sady.  Další 4 otvory jsem vyvrtal veliké a to skrz všechny tři rámy. Tyto veliké otvory vrtané sukovníkem budou sloužit jako větrání.  Nakonec jsem slabým vrtáčkem vyvrtal 12 dir ( ne skrz na skrz) pro stažení rámů po celém obvodě pomocí vrutíků 3 x 50.

Ještě důležitá poznámka. Protože rámy budeme opět dávat od sebe a potom je musíme dát dohromady, tak jsem si tužkou nakreslil na kraj rámu čísla od 1 do 4 . A to na každý rám. Abych věděl, jak k sobě pasují vyvrtané dírky.

 Před natíráním musíme vše hezky obrousit.

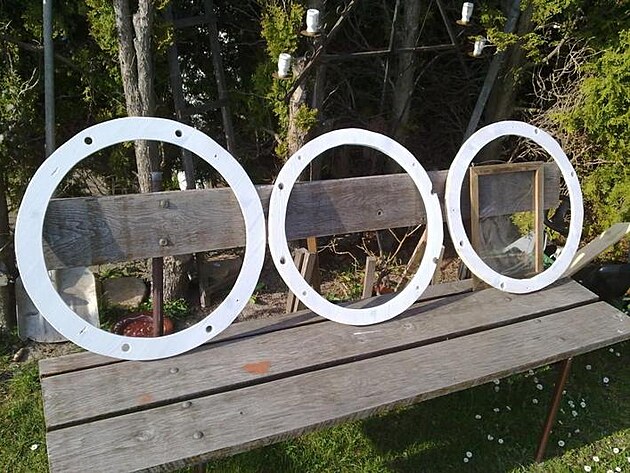

Všechny tři části jsou vyvrtané, obroušené a natřené. připraveno ke kompletaci.

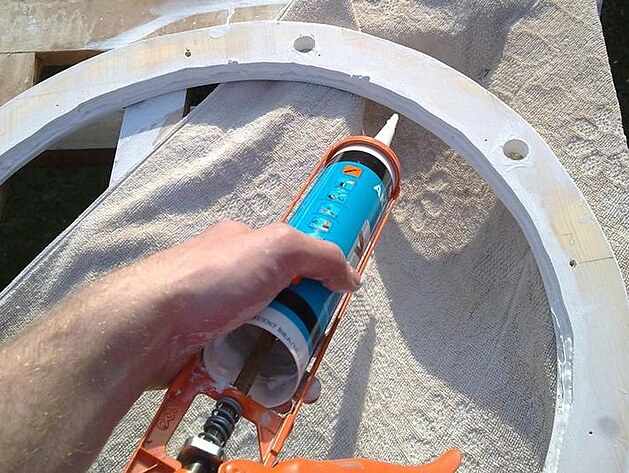

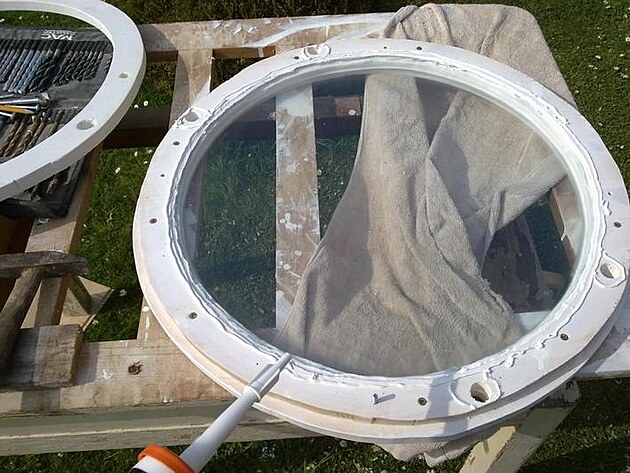

Nanášení MALÉHO !!!!! množství tmelu. Tím jak se do toho vnoří sklo, tak se tmel vytlačí do všech stran.

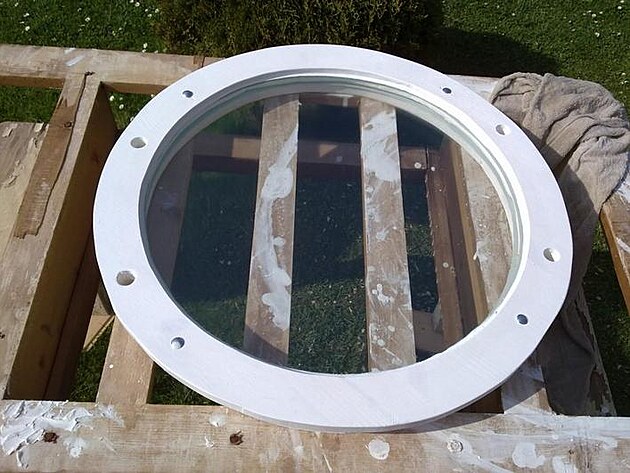

 První sklo usazeno. Druhý rám také. Aby se mi už rámy nehýbaly, všimněte si již 4 šroubů.

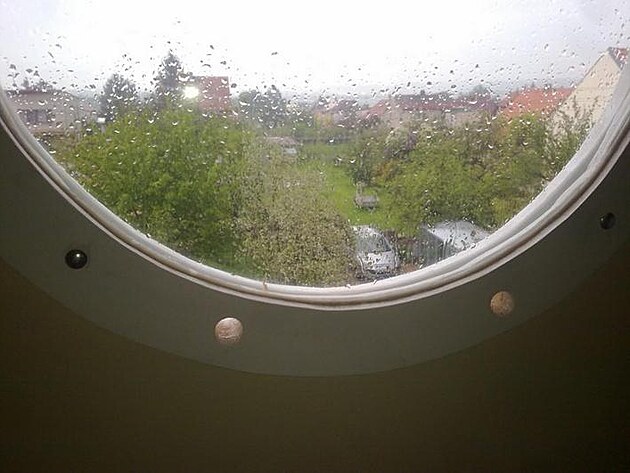

 Zde jsou již všechny části u sebe, sešroubované a přivrtané pomocí 12 vrutů. Tato strana je vnitřní, pohledová. Jsou vidět ty okrasné konce šroubů. Z druhé strany jsem díry s matky zatmelil a přetřel barvou, takže nic není vidět a nemůže na ně voda.

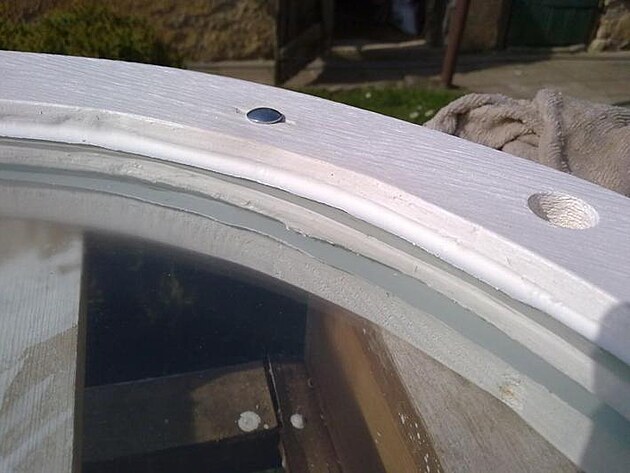

Nezapomenout tmel hezky vyhladit po celém obvodě. K tomu použijte štětec a trochu vody. Nakonec skla porádně vypucovat. Jednu stranu prvního skla musíte vypucovat dříve, než usadíte to druhé :)

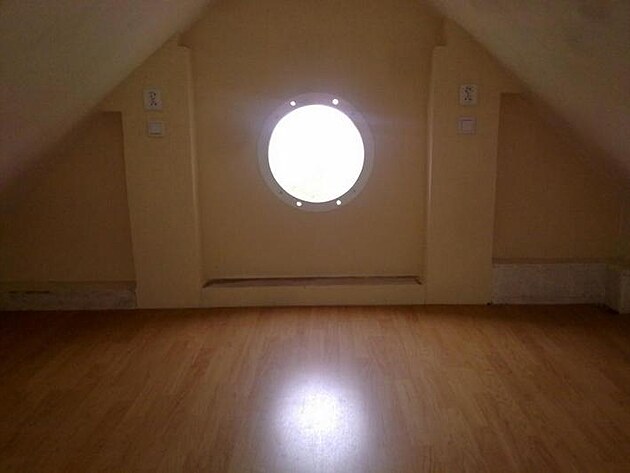

Kulaté okno jistě sklidí úspěch u dětí.

Při vymýšlení okna jsem řešil problém, a to rosení. Někdo mi řekl, že to řešit nemusím, Někdo zase, že musím  vymyslet odvětrání. Pokud bych ale udělal odvětrání dole a nahoře, bál jsem se, aby se vnitřek skla nezaprášil a protože jsou skla napevno, nepůjdou zevnitř umýt. Rozhodl jsem se tedy vyzkoušet vyvrtat dvě odvětrávací dírky v horní části okna, a to do prostředního rámu, skrz odvětrávací otvory. Uvidíme , jak to bude fungovat. Okno je namontováno měsíc, a zatím bez problémů. Jsem zvědaví na zimu.
