20. ledna 2014
Konstrukce profilu I.
Otevřeme v programu "ProgeCad" náš uložený soubor "nastavení" a uložíme si jej pod názvem "Konstrukce profilu" Zkontrolujeme zda máme zapnuty všechny potřebné nástroje (E-snap; orto). V nastavení hladin zvolíme vrstvu "pomocná"
Klikneme na nástroj "čára" a klikneme levým tlačítkem myši v levé části obrazovky. Popojedeme myší do prava a do příkazového řádku zapíšeme hodnotu 230. Stiskneme "enter", následně klávesou "esc" přerušíme mód kreslení čar.

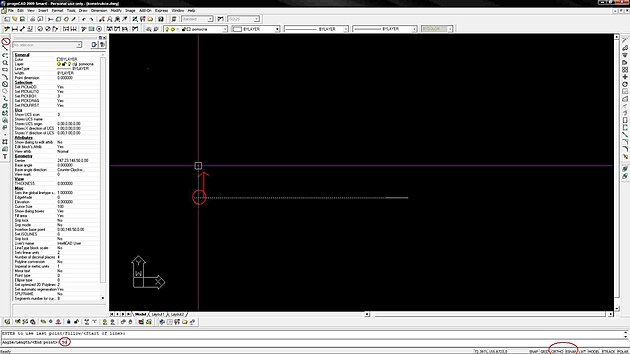

Klikneme na nástroj "čára" a klikneme levým tlačítkem myši v levé části obrazovky, pod vodorovnou čarou. Popojedeme myší vzhůru a do příkazového řádku zapíšeme hodnotu 50 a Stiskneme "enter", následně klávesou "esc" přerušíme mód kreslení čar.

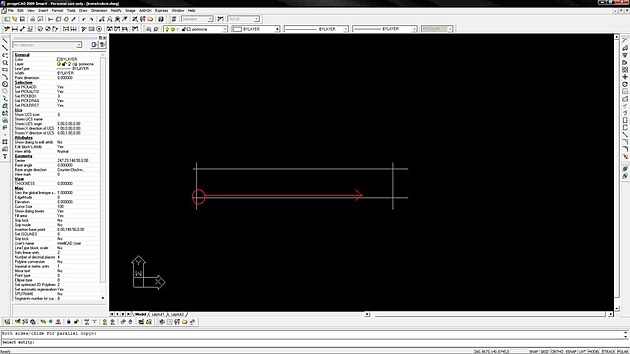

Vybereme nástroj "ekvidistanta". Poté napíšeme do příkazového řádku hodnotu 30 a stiskneme "enter". Zmizí nitkový kříž a my klikneme na vodorovnou čáru. Jakmile se "označí", popotáhnememe myší nahoru a klikneme levým tlačítkem. Vodorovná čára se zkopírovala 30mm základní čáru.

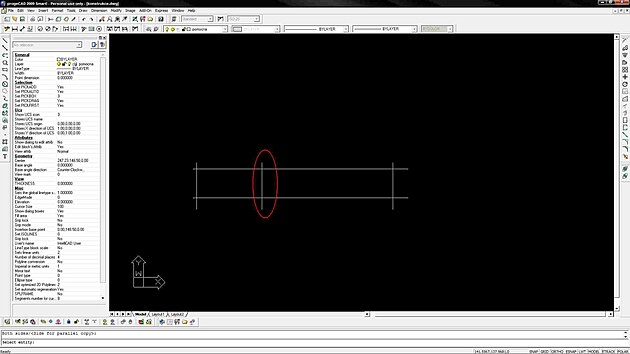

Stejným způsobem provedeme posunutí svislé čáry, jednou o hodnotu 70, podruhé o hodnotu 210. Tím máme základní síť, která je vymezena délkou a výškou profilu, zároveň máme stanovenu hodnotu třetiny profilu, tedy nejvyšší místo profilu a těžiště.
No a protože se mi už nevejde více příloh do tohoto článku a chtěl jsem jim ponechat rozumné rozlišení kvůli čitelnosti, musím rozdělit vše na díly. Snad stihnudalší díl vložit ještě dnes.
Richard Schotz
Modifikace základního profilu
V dnešní lekci si nakreslíme modifikace základního profilu. Budou to velice jednoduché úpravy, ale výsledek bude stát za to. Stvoříme další tři profily, které můžeme bez jakékoliv úpravy použít od házedla, přes rekreačního větroně, motorového cvičného modelu, polomakety či modelu k nácviku akrobacie až po náročný termický větroň. Zatím záměrně vynechávám postup pro konstrukci souměrného profilu, protže si myslím, že na plnokrevného akrobata je zatím dost času. Takže s chutí do toho a půl je - však to znáte.
Richard Schotz
Konstrukce profilu II.
Nyní opět ekvidistantou dopracujeme "síť". Tedy spodní vodorovnou čáru "odskočíme jedenkrát 5mm, podruhé 10mm a potřetí 15mm. První svislou čáru (zleva) odskočíme o 5mm.
Richard Schotz
Něco o vztlaku
Teď zkusím, (aby mozek příliš nezlenivěl) napsat něco o vztlaku a věcech s tím spojených. To by vám mohlo pomoci až se do toho svého letadla opravdu pustíte.
Richard Schotz
Hlavní ovládací prvky v Proge Cadu
Přesto, že můj letitý notebook už déle nesnesl mé uživatelské týrání a navždy mě opustil, spáchav sebevraždu dne 19.12.2013 a doma jiné PC nemám, dostal jsem se na chvilku do dílny a ve všem vánočním zmatku něco málo z nastavení CADu připravil. Potom rozepisuji další kapitolku o vztlaku a tak v kreslení profilu budeme pokračovat až po novém roce. Tedy až mi nastane normální pracovní režim a budu mít sice méně času, ale daleko lepší přístup k některému ze svých pracovních PC. Momentálně všechny popisy tvořím na sedmipalcovém tabletu PL. výroby s OS Android (včetně tohoto), za což si myslím zasloužím trochu tolerance. Předem za ní děkuji.
Richard Schotz
Dokončení Cad nastavení
V první řadě chci napsat, že nesouhlasím s tvrzením, "2Dcad je historie a patří k valše a pluhu taženém voly" Není to pravda. Nikomu nic nevnucuji a hned v úvodu jsem psal, ať si to kdokoliv z vás klidě přeskočí. Jsem přesvědčen, že modelář otřebuje v první řadě kvalitní výkres, podle kterého potom staví. Cokoliv navíc je jenom bonus a nadstavba. Z klasického cadu (potažmo uváděného Proge Cadu) dostává pro tiskový výstup data ve tvaru, ve kterém jej studia zabývající se velkoplošným tiskem vytisknou. Tato studia nekupují drahé Cad programy, ale levné Wiewery, které jim pro tuto práci stačí. Z 3D programu vám asi odpovídající výkres nevytisknou (alespoň ne v ceně kolem 100,-kč) No a ještě také jsem přesvědčen, že to základní ve 2D cadu za pár hodin zvládne úplně každý. Ve 3D modelování už ne.... Takže podle libosti každého, buď pokračujete nebo překročte
