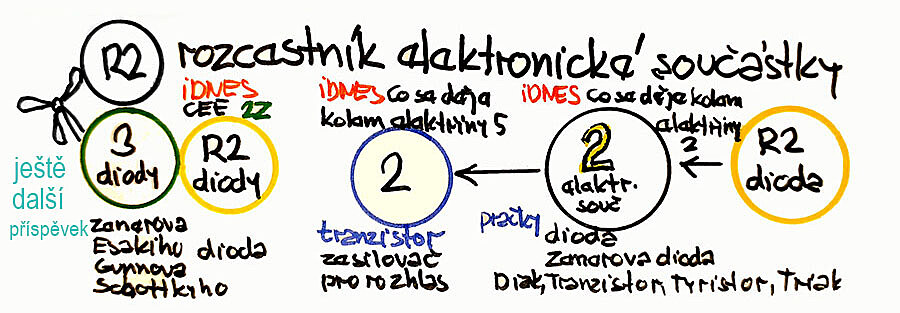

ROZCESTNÍK ELEKTRONICKÉ SOUČÁSTKY

přechozí příspěvek vztahující se k Tesle Rožnov

Vyzváněcí obvod Tesla MA 6520 – Blog iDNES.cz

Co se děje kolem elektřiny... (2)  - elektronické součástky -  rozdělovník součástek ...polovodič, dioda, tranzistor, triak (tento příspěvek)

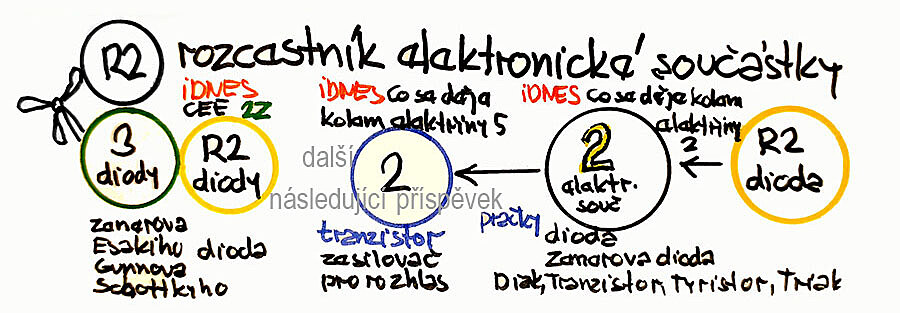

další následující příspěvek na téma elektronické součástky vztahující se k firmě Iron rádio Brno Co se děje kolem elektřiny 5 - jak funguje tranzistor jako elektronická součástka, zesilovač pro rozhlasový přijímač, tábor elektroniků Mladočov  - Blog iDNES.cz

ještě další příspěvek Cesty elektrické energie 2Z, větrné elektrárny Východní Frísko – část 3 "diody“ – Blog iDNES.cz a ten samý příspěvek pod jiným názvem Co se děje kolem elektřiny 3 - Zenerova dioda proti nadměrnému odběru, výkon a příkon - Blog iDNES.cz

ROZCESTNÍK ELEKTRICKÉ SPOTŘEBIČE

Co se děje kolem elektřiny... AC, DC proud - rozcestník na téma elektro spotřebiče - Blog iDNES.cz jiné elektromechanické elektrospotřebiče než pračky (například pračky, vysavače atd)

Co se děje kolem elektřiny... (2)  - jak zapojit pračku (tento příspěvek)

Cesty elektrické energie 17 - jak vařit elektricky doma i na cestách - Blog iDNES.cz indukční vařič

Co se děje kolem elektřiny 6 - jak na mikrovlnku 2 - Blog iDNES.cz

slaboproud - elektronika - rádiotechnika

Co se děje kolem elektřiny 5 (Na rádiových vlnách 6, Cesty elektrické energie 10) - Blog iDNES.cz

VLASTNÍ PŘÍSPĚVEK

ČÁST 1

DOMOVNÍ DC/AC ROZVODY

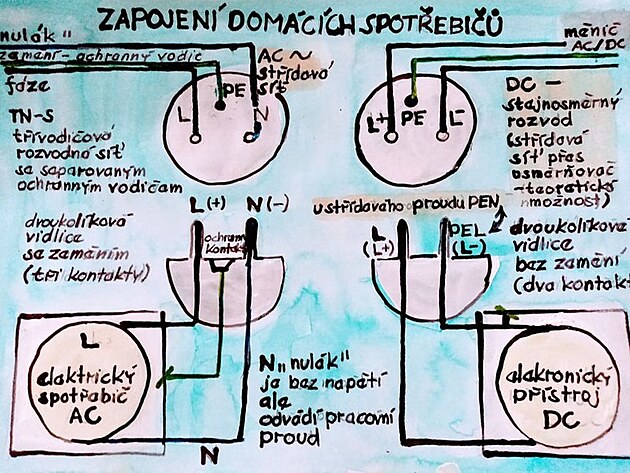

Domácí spotřebiče lze velmi rámcově rozdělit na běžné elektrické (elektrotechnické) spotřebiče - což jsou různí domácí pomocníci typu pračka, vrtačka atd a  dále pak na elektronické přístroje, které slouží "pro  zábavu a poučení" (televizor, rádio, počítač atd). Ty prvé - tedy domácí spotřebiče jsou napájeny běžným střídavým proudem ze sítě, elektronika je ovšem zpravidla funguje  na stejnosměrný proud o nižším napětí. Elektronické spotřebiče jsou tedy obvykle doplněny zdrojem s transformátorem a usměrňovačem - pokud přímo není součástí přístroje.

ČÁST 2

ELEKTRONICKÉ SOUČÁSTKY

Alespoň pár základních součástek uplatňovaných jak u elektroniky tak u elektrotechnických přístrojů.

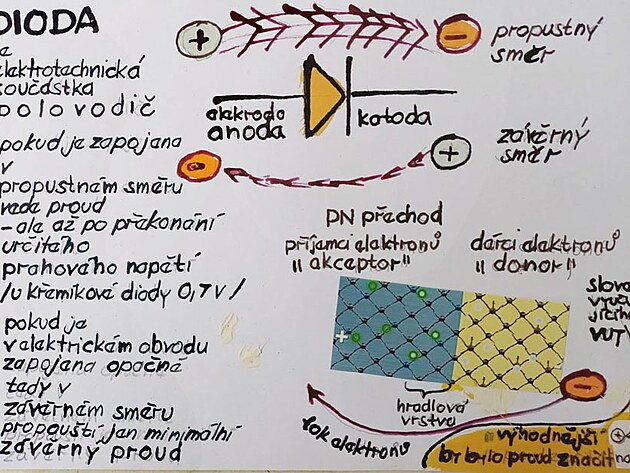

Dioda je základní elektrotechnická součástka se dvěma elektrodami, označovanými jako anoda a katoda. Jedná se o polovodič - který propouští proud téměř výhradně v jednom směru - v opačném - tedy v závěrném směru je schopna propustit pouze značný proudový náraz - čehož se využívá právě u některých speciálních diod.

Zenerova dioda je právě příklad takové diody, která je zapojována v opačném - tedy závěrném směru. Používána je například jako regulátor při odběru elektrické energie z rozvodné síť. Větev ze Zenerovou diodou právě tvoří odbočku z hlavního rozvodu. Při zvyšování odběru elektřiny - například v době špičky tvoří jakousi horní mez pro odběr proudu. Takový proud, u kterého by se už nedalo udržet napětí dle normy - je částečně odveden do bočního kanálu se Zenerovou diodou - a tento již neudržitelný přebytek proudu  se vrací zpět ke zdroji.

Druhý příklad využití Zenerovy diody je stabilizace napětí - je tedy zapojována do obvodu napětí jako stabilizátor - hodnota napětí proudu který touto diodou protéká se dá totiž poměrně přesně určit.

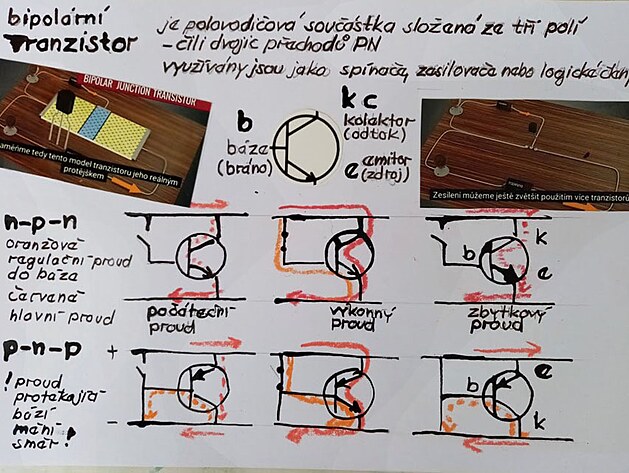

Tranzistor je součástka podobná diodě - má však navíc jeden kontakt - tedy celkem tři - z nichž jeden právě slouží jako regulační brána - tzv. báze. Rovněž má o jedno polovodičové pole navíc - tedy rovněž celkem tři a mezi nimi dvě dvojice přechodů. Tranzistor je využíván jako spínač, zesilovač nebo matematicko-logický člen - hradlo. Jistou zajímavostí při zapojení "báze" je změna směru proudu - který jí prochází. Pokud báze není sepnuta - prochází jí pouze nevelký - počáteční, či zůstatkový proud vedlejším kontaktem do obvodu. Pokud spínač sepne začne bází procházet regulační, či spínací proud který můźe téct i  v protisměru.

Tyristor je součástka podobná tranzistoru - je hlavně využívána pro regulaci výkonu spotřebiče. Konstrukčně se podobá tranzistoru - regulační elektroda je nazývána "gate" - neboli brána - a navíc má tyristor navíc ještě jedno polovodičové pole (celkem 4) - tedy  i navíc  jeden přechod mezi nimi (celem 3).

Z hlediska funkce oproti tranzistoru liší  v sepínání. Tranzistor sepíná impulzně, a po ukončení sepnutí se stav vrátí zpět. Při sepnutí tyristoru se jeho funkce nastaví trvaleji - i když se spínač vrátí do výchozí polohy.

Triak je součástka podobná tyristoru - používá se u spotřebičů, kde proud teče spotřebičem i v opačném směru - například při změně otáčení vrtačky. Triak jsou vlastně dva antiparalelně zapojené tyristory.

Někdy je diak nazýván jako "dioda pro střídavý proud" - což je MÝLKA! Diak je dioda pro obousměrný  (střídavý) proud - který obvodem může procházet  například právě při změně směru otáček.

***

dvě chyby identifikované u ilustrací :

"Zenerova dioda" - chybně zapojený tranzistor vpravo dole

"Triak" (poslední obrázek) - triak se používá u obousměrných obvodů na (střídavý) proud

ČÁST 3

JAK ZAPOJIT PRAČKU

Stručná historie praní

Na počátku praní byla „čistá voda“ – prádlo se máčelo, otloukalo o kameny a máchalo – například v potoce. Časem se začaly používat navíc různé přísady – například bělící hlinkách, pralo se ve speciálních kádích a podobně.
Osobně jsem tento dávný způsob praní měl možnost pozorovat v Indii – kdy den začínal u řeky nebo u pumpy, po vyprání ženy rozložily své barevné látky třeba na břehu řeky.
Největší skok v praní přinesl vynález valchy – neboli prací desky, a ještě větší na sklonku 19tého století konstrukce pracího stroje – neboli pračky. Pračky nejprve nalezly uplatnění ve veřejném prostoru – špitálech, prádelnách – později i přímo v domácnostech.
První pračky byly vlastně půlválce na nohách – používaly se různé mechanizmy na bázi lopatek, či valch – pohon byl ruční – přímo nebo s převody.
Později nastoupily výřivky, kde cirkulaci vody s pracími prostředky obstarávala například vrtulka poháněná elektromotorem. Do těchto praček bývala i zabudována topná spirála – která umožňovala ohřev vody, řešený byl například i odtok vody. Já však pamatuji i výřivku bez ohřevu – kde se voda musela výlevat za pomoci kbelíků. Jako doplněk praní fungovala samostatná ždímačka – a prádlo se už mohlo jenom sušit.
Další generace praček – automatické pračky jsou všeobecně známa - praní se uskutečňuje komplexně podle různých programů odpovídajícím tipu prádla.

V Českých zemích se ještě na přelomu 19tého a 20tého století se pračky vyráběly v dílnách malých živnostníků, zpravidla jako „doplňková“ výroba. Teprve posléze docházelo k zakládání specializovaných továren a továrniček – nejstarším známým výrobcem praček v českých zemích by Jaroslav Novotný z Moravských Budějovic – a rok později byla založena například firma Eduarda Ledera. Značek bylo mnoho – namátko IDEAL, SIMPLEX, ZLATÁ VČELA, LYRA – nebo na Slovensku známá TATRAMAT či VIRENA.

automatické pračky

automatická pračka v lince

automatická pračka Bosh

jak se spouští pračka Wirpool Philips CS 560
1 zásuvka
2 voda
3 prací prášek
4 alternativně prací prášek celá náplň
5 teplota
6 tlačítko ždímání do polohy "se ždímáním", nebo "bez ždímání" - nikoli poloha "stop" a pračka by se měla po jisté prodlevě sama rozjet

Obsluha praček Gorenje, Philips a Bosh

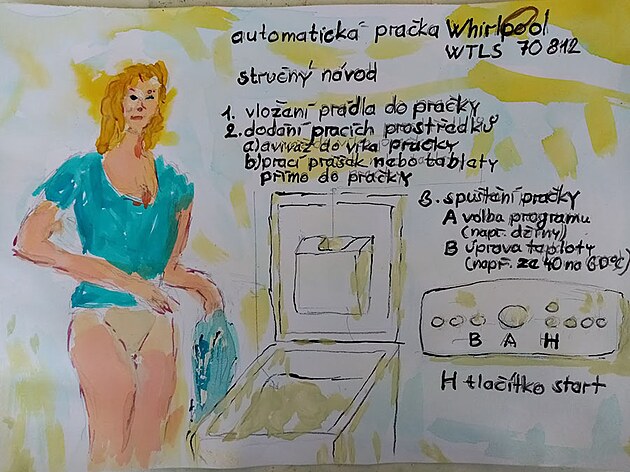

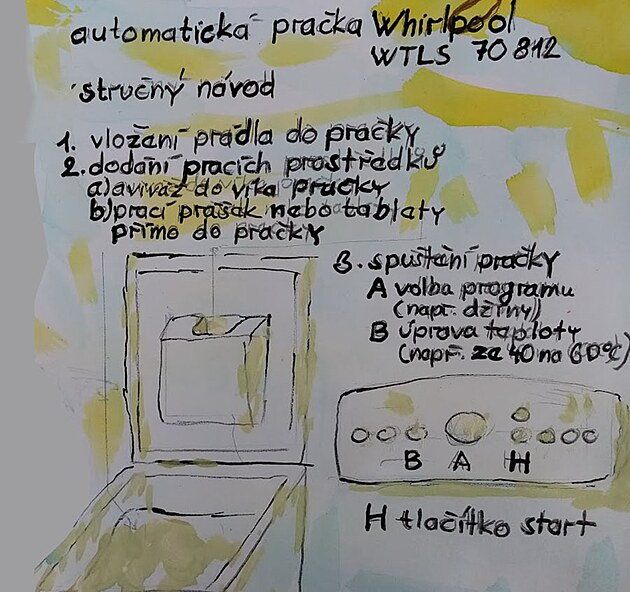

 automatická pračka Whirlpool WTLS 70 812

automatická pračka Whiropool WTLS 70 812

stručný návod

1. vložení prádla do pračky

2. dodání pracích prostředků

a) aviváž do víka pračky

b) prací prášek nebo tablety přímo do pračky

3. spuštění pračky

A volba programu (například džíny)

B úprava teploty – například ze 40 na 30 stupňů Celsia

H tlačítko start

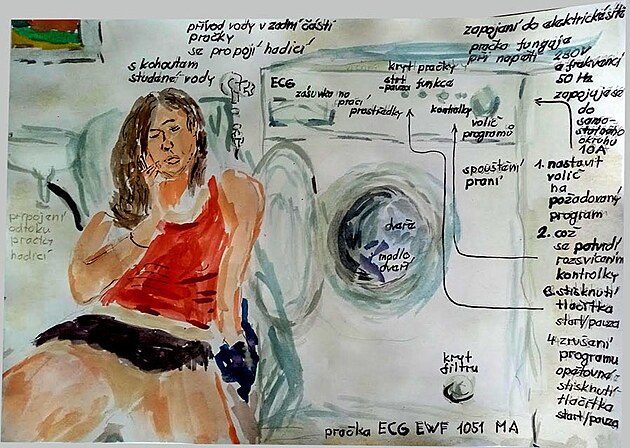

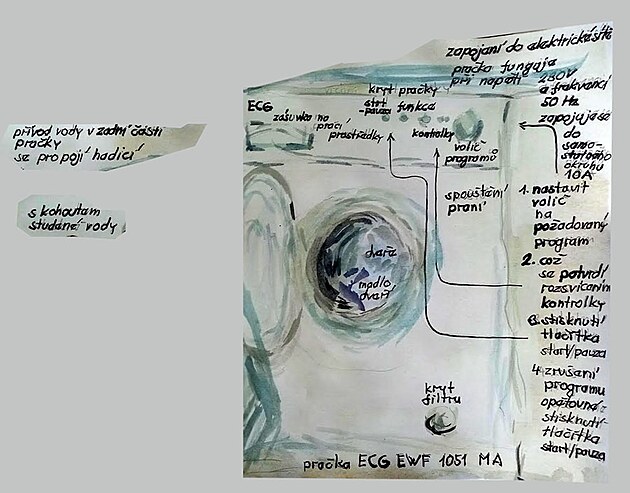

automatická pračka Gorenje ECG EWR 1051 MA

automatická pračka Gorenje ECC 1051 MA

stručný popis

přípoj vody v zadní části pračky se propojí hadicí s kohoutem studené vody

zapojení do elektrické sítě – pračka funguje při napětí 230V a frekvenci 50Hz

zásuvky pro prací prostředky

kryt pračky

tlačítka start/pauza, další funkce

zapojuje se do samostatného okruhu 10A

stručný návod – spouštění praní

1. nastavit volič na požadovaný program

2. což se potvrdí rozsvícením kontrolky

3. stisknutí tlačítka start/pauza

4. zrušení programu – opětovné stisknutí tlačítka start/pauza

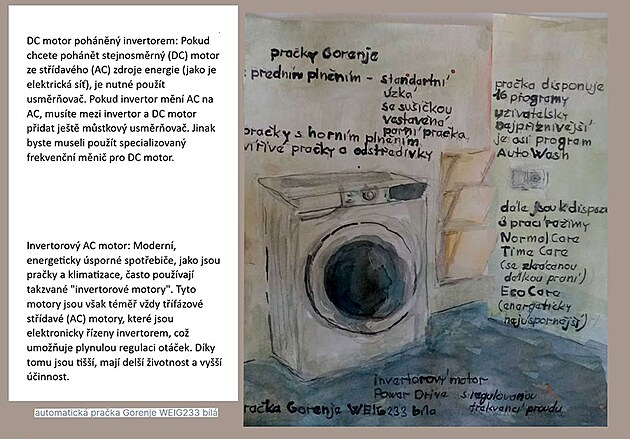

automatická pračka Gorenje WEIG233

automatická pračka Gorenje WEIG233 bílá

Invertor či invertorový motor?

DC motor poháněný invertorem: Pokud chcete pohánět stejnosměrný (DC) motor ze střídavého (AC) zdroje energie (jako je elektrická síť), je nutné použít usměrňovač. Pokud invertor mění AC na AC, musíte mezi invertor a DC motor přidat ještě můstkový usměrňovač. Jinak byste museli použít specializovaný frekvenční měnič pro DC motor.

Invertorový AC motor: Moderní, energeticky úsporné spotřebiče, jako jsou pračky a klimatizace, často používají takzvané „invertorové motory“. Tyto motory jsou však téměř vždy třífázové střídavé (AC) motory, které jsou elektronicky řízeny invertorem, což umožňuje plynulou regulaci otáček. Díky tomu jsou tišší, mají delší životnost a vyšší účinnost.

Gorenje WEIG 233 bílá popis

Invertorový motor je druh elektromotoru, který využívá pulzního stejnosměrného proudu. Rozdíl mezi tímto proudem a tradičním střídavým proudem tkví v jeho periodickém zapínání a vypínání, což umožňuje jemnou regulaci výkonu.

inevertorový motor Power Drive s regulovanou frekvencí proudu

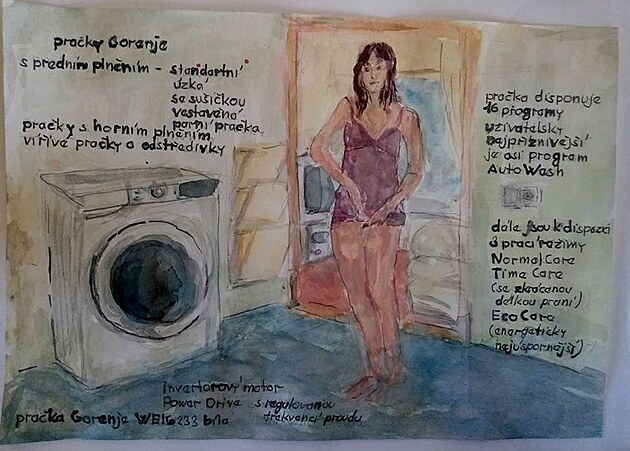

pračky Gorenje

standartní, úzká s přední sušičkou vestavěná parní pračka

práčky s horním plněním – výřivé pračky a odstředivky

pračka disponuje 16ti programy – uživatelsky nejpříznivější je asi program Auto Wash

dále jsou k dispozici prací režimy „Normal Care“, „Time Care“ se zkrácenou prací dobou, „Eco Care“ – energeticky nejúspornější

ČÁST 4

NOČNÍ PROUD – JAK ZJISTIT VÝHODNĚJŠÍ TARIF

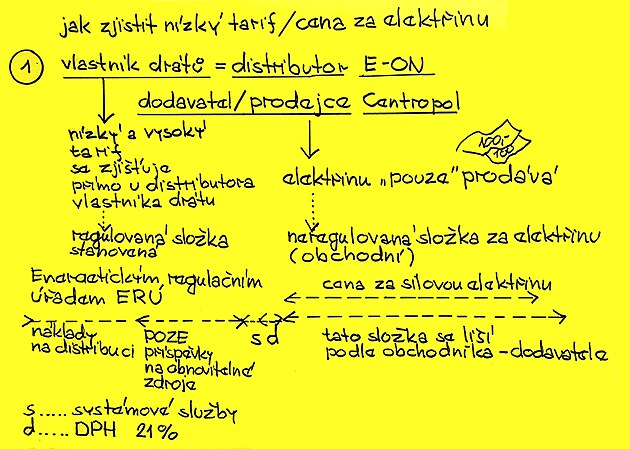

Vlasník drátů = distributot například E-ON

/nízký a vysoký tarif se zjišťuje přímo u distributora – vlastníka drátů

dodavatel/prodejce/dealer rlektřinu pouze prodává/

tarify za elektřinu (denní proud) – noční proud je ovšem další sleva v ramci těchto základních tarifů...

tarify za elektřinu například od ČEZ
D 02 D - výhodnější tarif (situaci na místě musí prověřit elekrikář „s razítkem),,
25 D - vyšší tarif
57 D - velký přímotop

administrativě okolo elektřiny je ovšem věnován samostatný příspěvek Cesty energie 2E - jak platit za elektřinu QR kódem, elektřina, plyn a ekonomika, HE Most - Blog iDNES.cz

Cena za elektřinu

Od distributara vyplývá „regulovaná složka“ (Energetický regulační úřad ERÚ) – kterou tvoří: náklady na distribuci, POZE – příspěvky na obnovitelné zdroje, systémové služby, DPH 21 %,

a dále „neregulovaná složka“ – neboli složka obchodní – tato složka se liší podle dodavatele...

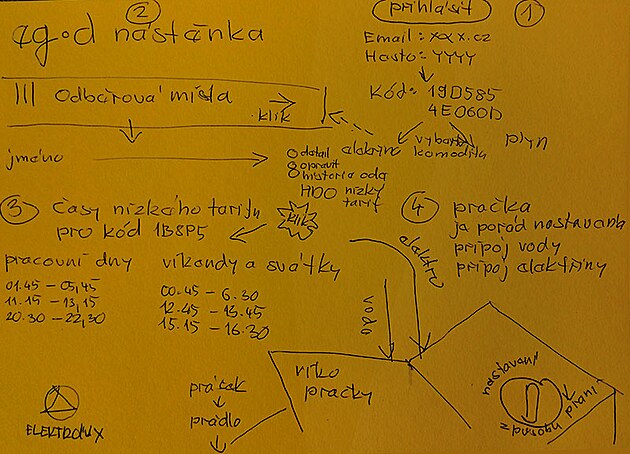

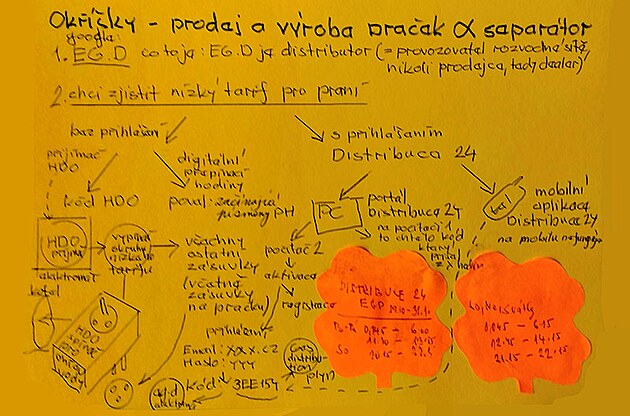

Pro zjištění výhodnějšího tarifu nočního proudu (nízkého tarifu) zjistěte, kdo je váš distributor elektřiny, najděte na svém elektroměru nebo vedle něj přístroj nazývaný přijímač HDO, opište z něj kód (např. A1B6DP1) a zadejte jej na webových stránkách vašeho distributora (např. EG.D, ČEZ, PRE). Časy nízkého tarifu se liší v závislosti na distribuční sazbě a lokalitě, a jejich zjištění je prvním krokem k optimalizaci spotřeby a potenciálním úsporám.

1. distributor je EGD

do internetového okénka zadám text „EGD distribuce24" -> záložka „portál Distribuce24" –> zákazníci –> zjistěte časy nízkého tarifu na odběrných místech

varianta: bez přihlášení

varianta: s přihlášením

varianta – telefonickým dotazem u vlasníka drátů (distributora) – nikoliv dodavatele
